聚光单元

PRODUCTS

홈
> 产品介绍 > 聚光单元


CONDENSER UNIT


PL-TYPE / PI-TYPE

PL-TYPE 产品特征

3/8”(Ø9.52) 使用Inner Grooved Tube & Slit Fin

Pipe pitch: 22mm×25mm

低噪音低震动设计, 维持管理容易的结构, 强力耐久性

使用电解镀锌钢板(EGI)，还使用丙烯酰胺聚氨酯来喷涂

使用着色钻针对腐触强，热效率好，外观也美丽

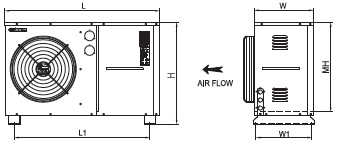

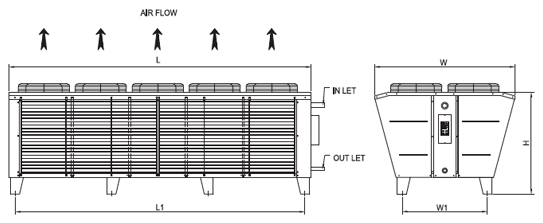

DIMENSION


PI-TYPE 产品特征

3/8”(Ø9.52) 使用Inner Grooved Tube & Slit Fin

Pipe pitch: 22mm×25mm

低噪音低震动设计, 维持管理容易的结构, 强力耐久性

使用Posco聚酯树脂彩色钢板及耐蚀性强的热镀锌钢板(GI)

使用着色钻针对腐触强，热效率好，外观也美丽

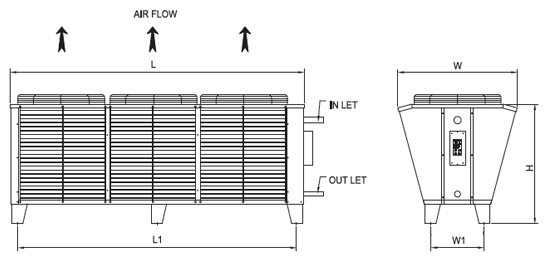

DIMENSION



产品配置(SPECIFICATION)

型号名
model		 标称
马力
(HP)		 传热面积
Heattransfer
area(m2)		 凝缩热量
Condensing
capacity
(kcal/h)		 扇
Fan
(Ø×ea)		 电动机
Motor		 风量
Air
volume
(CMM)		 线圈 COIL (Φ) 管线直径
Pipe caliber (Ø)		 外形尺寸
External size		 锚尺寸
Anchor size
1Ø (W×P) 3Ø (kW×P) 入口
In let		 出口
Out let		 L W H MH L1 W1
PL-020 2 20.53 8416 400×1 118X6 0.1×6 47 7 15.88 12.7 1055 405 695 610 850 380
PL-030 3 27.37 11222 450×1 200X6 0.2×6 59 7 15.88 12.7 1055 405 695 610 850 380
PL-040 4 34.21 14027 450×1 200X6 0.2×6 59 7 15.88 12.7 1055 405 695 610 850 380
PL-050 5 41.51 17019 500×1 200X6 0.2×6 72 7 19.05 12.7 1370 510 745 660 1160 480
PI-050 5 39.50 16195 500×1 200X6 0.2×6 72 3/8" 19.05 12.7 839 395 1495 525 640 350
PI-075 7.5 56.61 23168 650×1 750X6 0.4×8 181/154 3/8" 22.22 15.88 906 556 1645 675 690 530
PI-100 10 80.05 32822 700×1 750X6 0.4×8 237/209 3/8" 28.58 19.05 1006 556 1645 675 790 530

上述电源是1Ø 220V 60Hz & 3Ø 220V/380V 60Hz兼用的。(上面电动机以外的配置是选择事项)

上述产品以外的则书配置都是要订货的事项

规格及配置是因品质开发而会预先没有通报而变更

PAC-TYPE / PAU-TYPE

PAC-TYPE 产品特征

3/8”(Ø9.52) 使用Inner Grooved Tube & Slit Fin

Pipe pitch: 22mm×25mm

低噪音低震动设计, 维持管理容易的结构, 强力耐久性

使用Posco聚酯树脂彩色钢板及耐蚀性强的热镀锌钢板(GI)

使用着色钻针对腐触强，热效率好，外观也美丽

DIMENSION


PAU-TYPE 产品特征

3/8”(Ø9.52) 使用Inner Grooved Tube & Corrugated Fin

Pipe pitch: 22mm×25mm

低噪音低震动设计, 维持管理容易的结构, 强力耐久性

使用Posco聚酯树脂彩色钢板及耐蚀性强的热镀锌钢板(GI)

使用着色钻针对腐触强，热效率好，外观也美丽

DIMENSION



产品配置(SPECIFICATION)

型号名
model		 标称
马力
(HP)		 传热面积
Heattransfer
area(m2)		 凝缩热量
Condensing
capacity
(kcal/h)		 扇
Fan
(Ø×ea)		 电动机
Motor		 风量
Air
volume
(CMM)		 线圈 COIL (Φ) 管线直径
Pipe caliber (Ø)		 外形尺寸
External size		 锚尺寸
Anchor size
1Ø (W×P) 3Ø (kW×P) 入口
In let		 出口
Out let		 L W H MH L1 W1
PAC-020 2 17.71 6660 350x2 100x4P 0.1x4 70 7 15.88 12.7 1117 467 824 730 980 435
PAC-030 3 22.56 10358 350x2 100x4P 0.1x4 70 7 15.88 12.7 1117 467 824 730 980 435
PAC-040 4 30.25 11793 350x2 100x4P 0.1x4 70 7 19.05 12.7 1117 467 824 730 980 435
PAU-050 5 38.84 15925 400x2 118x6 0.1x6 94 7 15.88 12.7 1064 531 794 700 920 495

上述电源是1Ø 220V 60Hz & 3Ø 220V/380V 60Hz兼用的。(上面电动机以外的配置是选择事项)

上述产品以外的则书配置都是要订货的事项

规格及配置是因品质开发而会预先没有通报而变更

CN-TYPE / CE-TYPE

CN-TYPE 产品特征(机房无)

3/8”(Ø9.52) 使用Inner Grooved Tube & Corrugated Fin

Pipe pitch: 22mm×25mm

低噪音低震动设计, 维持管理容易的结构, 强力耐久性

使用重量较轻的铝模压板及耐蚀性强的热镀锌钢板(GI)

使用着色钻针对腐触强，热效率好，外观也美丽

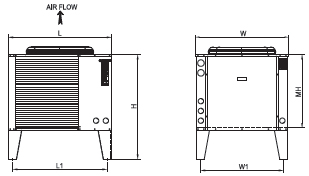

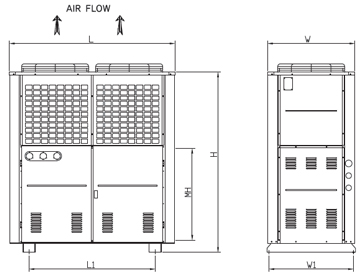

DIMENSION


CE-TYPE 产品特征(机房有)

3/8”(Ø9.52) 使用Inner Grooved Tube & Corrugated Fin

Pipe pitch: 22mm×25mm

低噪音低震动设计, 维持管理容易的结构, 强力耐久性

使用重量较轻的铝模压板及耐蚀性强的热镀锌钢板(GI)

使用着色钻针对腐触强，热效率好，外观也美丽

DIMENSION



产品配置(SPECIFICATION)

型号名
model		 标称
马力
(HP)		 传热面积
Heattransfer
area(m2)		 凝缩热量
Condensing
capacity
(kcal/h)		 扇
Fan
(Ø×ea)		 电动机
Motor		 风量
Air
volume
(CMM)		 管线直径
Pipe caliber (Ø)		 外形尺寸
External size		 锚尺寸
Anchor size
1Ø (W×P) 3Ø (kW×P) 入口
In let		 出口
Out let		 L W H MH L1 W1
CN030 3 23.93 9812 450×1 200X6 0.2×6 59 15.88 12.7 800 660 923 600 708 568
CN050 5 43.88 17989 550×1 500X6 0.2×8 100/133 19.05 12.7 805 755 923 600 710 660
CN075 7.5 58.95 24168 650×1 750X6 0.4×8 170/154 22.22 15.88 925 855 1023 700 834 764
CN100 10 76.45 31345 700×1 750X6 0.4×8 213/209 22.22 15.88 1060 945 1073 750 969 854
CE030 3 23.93 9812 450×1 200X6 0.2×6 59 15.88 12.7 1100 660 923 600 1008 568
CE050 5 43.88 17989 550×1 500X6 0.2×8 100/133 19.05 12.7 1225 755 923 600 1130 660
CE075 7.5 58.95 24168 650×1 750X6 0.4×8 170/154 22.22 15.88 1408 855 1023 700 1316 764
CE100 10 76.45 31345 700×1 750X6 0.4×8 213/209 22.22 15.88 1525 945 1073 750 1434 854

上述电源是1Ø 220V 60Hz & 3Ø 220V/380V 60Hz兼用的。(上面电动机以外的配置是选择事项)

上述产品以外的则书配置都是要订货的事项

规格及配置是因品质开发而会预先没有通报而变更

PA-TYPE

产品特征

3/8”(Ø9.52) 使用Inner Grooved Tube &
Slit Fin

Pipe pitch: 22mm×25mm

低噪音低震动设计, 维持管理容易的结构, 强力耐久性

使用电解镀锌钢板(EGI)，还使用丙烯酰胺聚氨酯来喷涂

使用着色钻针对腐触强，热效率好，外观也美丽





DIMENSION

产品配置(SPECIFICATION)

型号名
model		 标称
马力
(HP)		 传热面积
Heattransfer
area(m2)		 凝缩热量
Condensing
capacity
(kcal/h)		 扇
Fan
(Ø×ea)		 电动机
Motor		 风量
Air
volume
(CMM)		 管线直径
Pipe caliber (Ø)		 外形尺寸
External size		 锚尺寸
Anchor size
3Ø (kW×P) 入口
In let		 出口
Out let		 L W H MH L1 W1
PA030 3 25.00 3HP 400×2 0.1×6 94 19.05 12.70 1150 610 1460 720 780 580
PA050 5 37.49 5HP 400×2 0.1×6 94 19.05 15.88 1150 610 1460 720 780 580
PA075 7.5 50.97 20897 500×2 0.2×6 144 22.22 15.88 1400 690 1500 720 1000 660
PA100 10 76.45 31345 500×2 0.2×6 144 28.58 19.05 1400 690 1500 720 1000 660
PA120 12 101.94 41794 500×2 0.2×6 144 28.58 19.05 1400 690 1500 720 1000 660
PA150 15 110.09 45137 600×2 0.4×6 236 34.92 22.22 1630 860 1735 900 1240 830
PA200 20 145.19 59529 650×2 0.75×6 341 34.92 22.22 1810 890 1870 900 1400 860
PA250 25 188.94 77464 600×3 0.4×6 354 41.28 28.58 2280 890 1880 900 1860 860
PA300 30 215.93 88530 650×3 0.75×6 511 41.28 28.58 2280 890 1980 900 1860 860
PA400 40 307.76 126181 750×3 0.75×8 675 41.28 28.58 2770 1040 1990 1005 2340 1010
PA500 50 384.70 157726 700×4 0.4×8 840 53.98 28.58 3390 1040 1990 1005 2960 1010
PA600 60 480.87 197158 700×4 0.4×8 840 53.98 28.58 3390 1040 1990 1005 2960 1010

上述电源是3Ø 220V/380V 60Hz兼用。(上述电动机以外的配置都是选项)

上述产品以外的则书配置都是要订货的事项

规格及配置是因品质开发而会预先没有通报而变更

PW-TYPE

产品特征

3/8”(Ø9.52) 使用Inner Grooved Tube &
Slit Fin

Pipe pitch: 22mm×25mm

低噪音低震动设计, 维持管理容易的结构, 强力耐久性

使用电解镀锌钢板(EGI)，还使用丙烯酰胺聚氨酯来喷涂

大容量整体式冷凝机组制作用电容器

电容器线圈上适用W型的紧凑设计

使用着色钻针对腐触强，热效率好，外观也美丽

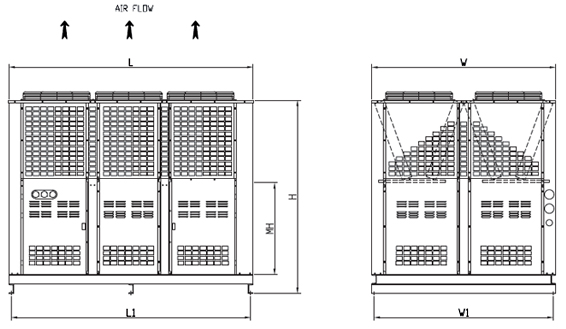

DIMENSION

产品配置(SPECIFICATION)

型号名
model		 标称
马力
(HP)		 传热面积
Heattransfer
area(m2)		 凝缩热量
Condensing
capacity
(kcal/h)		 扇
Fan
(Ø×ea)		 电动机
Motor		 风量
Air
volume
(CMM)		 管线直径
Pipe caliber (Ø)		 外形尺寸
External size		 锚尺寸
Anchor size
3Ø (kW×P) 入口
In let		 出口
Out let		 L W H MH L1 W1
PW500 50 379.1 155431 650x4 0.2x8 472 53.98 28.58 2150 1950 2050 970 2110 1900
PW600 60 469.3 192413 650x6 0.4x8 924 53.98 34.92 2590 1950 2050 970 2540 1900
PW700 70 586.6 240506 650x6 0.4x8 924 66.68 34.92 2615 2050 2010 970 2565 2000
PW800 80 685.9 281219 650x8 0.4x8 1232 66.68 34.92 3475 2050 2100 970 3425 2000
PW1000 100 860.8 352928 650x8 0.4x8 1680 66.68 34.92 3475 2150 2050 970 3425 2000

上述电源是3Ø 220V/380V 60Hz兼用。(上述电动机以外的配置都是选项)

上述产品以外的则书配置都是要订货的事项

规格及配置是因品质开发而会预先没有通报而变更

V-TYPE

产品特征

3/8”(Ø9.52) 使用Inner Grooved Tube &
Slit Fin

Pipe pitch: 22mm×25mm

低噪音低震动设计, 维持管理容易的结构, 强力耐久性

使用电解镀锌钢板(EGI)，还使用丙烯酰胺聚氨酯来喷涂

使用着色钻针对腐触强，热效率好，外观也美丽

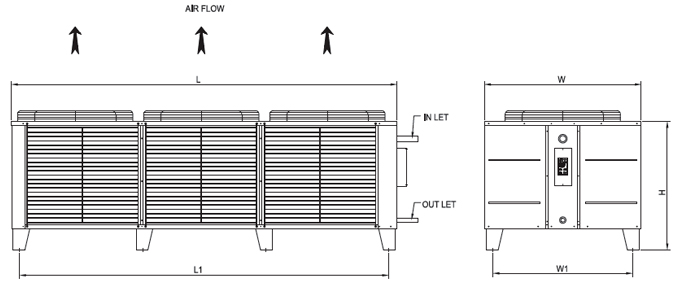

DIMENSION

产品配置(SPECIFICATION)

型号名
model		 标称
马力
(HP)		 传热面积
Heattransfer
area(m2)		 凝缩热量
Condensing
capacity
(kcal/h)		 扇
Fan
(Ø×ea)		 电动机
Motor		 风量
Air
volume
(CMM)		 管线直径
Pipe caliber (Ø)		 外形尺寸
External size		 锚尺寸
Anchor size
3Ø (kW×P) 入口
In let		 出口
Out let		 L W H L1 W1
V050 5 37.23 5HP 550×1 0.4×6 100 19.05 12.70 896 849 810 780 400
V075 7.5 50.97 20897 500×2 0.2×6 144 22.22 15.88 1346 800 715 1350 400
V100 10 76.45 31345 500×2 0.2×6 144 28.58 19.05 1346 800 715 1350 400
V150 15 110.09 45137 600×2 0.4×6 236 34.92 22.22 1576 900 810 1460 440
V200 20 145.19 59529 650×2 0.75×6 341 34.92 22.22 1756 943 910 1640 440
V250 25 188.94 77464 600x3 0.4×6 354 41.28 28.58 2226 904 910 2110 400
V300 30 215.93 88513 650x3 0.75×6 511 41.28 28.58 2286 955 1005 2170 400
V400 40 307.76 126181 750x3 0.75×8 675 41.28 28.58 2706 1116 915 2590 610
V500 50 384.70 157726 700x4 0.4×8 840 53.98 28.58 3297 1082 915 3180 550
V600 60 480.87 197158 700x4 0.4×8 840 53.98 28.58 3297 1082 915 3180 550

上述电源是3Ø 220V/380V 60Hz兼用。(上述电动机以外的配置都是选项)

上述产品以外的则书配置都是要订货的事项

规格及配置是因品质开发而会预先没有通报而变更

VW-TYPE

(低噪音型)

产品特征

3/8”(Ø9.52) 使用Inner Grooved Tube &
Slit Fin

Pipe pitch: 22mm×25mm

低噪音低震动设计, 维持管理容易的结构, 强力耐久性

使用电解镀锌钢板(EGI)，还使用丙烯酰胺聚氨酯来喷涂

使用着色钻针对腐触强，热效率好，外观也美丽





DIMENSION

产品配置(SPECIFICATION)

型号名
model		 标称
马力
(HP)		 传热面积
Heattransfer area(m2)		 凝缩热量
Condensing capacity(kcal/h)		 扇
Fan
(Ø×ea)		 电动机
Motor		 风量
Air
volume (CMM)		 管线直径
Pipe caliber (Ø)		 外形尺寸
External size		 锚尺寸
Anchor size
3Ø (kW×P) 入口
In let		 出口
Out let		 L W H L1 W1
VW100 10 76.45 31345 400x4 0.1x6 188 28.58 19.05 1346 1215 715 1230 820
VW150 15 110.09 45137 400x6 0.1x6 282 34.92 22.22 1606 1215 810 1490 770
VW200 20 145.19 59529 400x6 0.1x6 282 34.92 22.22 1750 1215 910 1640 720
VW250 25 188.94 77464 400x8 0.1x6 376 41.28 28.58 2220 1215 910 2110 720
VW300 30 215.93 88513 400x8 0.1x6 376 41.28 28.58 2220 1215 1005 2110 670
VW400 40 307.76 126181 400x10 0.1x6 470 41.28 28.58 2710 1230 915 2590 760
VW500 50 384.70 157726 400x12 0.1x6 564 53.98 28.58 3296 1260 915 3180 760
VW600 60 480.87 197158 400X12 0.1X6 564 53.98 28.58 3296 1082 915 3180 760

上述电源是3Ø 220V/380V 60Hz兼用。(上述电动机以外的配置都是选项)

上述产品以外的则书配置都是要订货的事项

规格及配置是因品质开发而会预先没有通报而变更

H-TYPE

产品特征

3/8”(Ø9.52) 使用Inner Grooved Tube &
Slit Fin

Pipe pitch: 22mm×25mm

低噪音低震动设计, 维持管理容易的结构, 强力耐久性

使用电解镀锌钢板(EGI)，还使用丙烯酰胺聚氨酯来喷涂

使用着色钻针对腐触强，热效率好，外观也美丽





DIMENSION

产品配置(SPECIFICATION)

型号名
model		 标称
马力
(HP)		 传热面积
Heattransfer area(m2)		 凝缩热量
Condensing capacity(kcal/h)		 扇
Fan
(Ø×ea)		 电动机
Motor		 风量
Air
volume (CMM)		 管线直径
Pipe caliber (Ø)		 外形尺寸
External size		 锚尺寸
Anchor size
3Ø (kW×P) 入口
In let		 出口
Out let		 L W H L1 W1
H050 5 37.23 5HP 550×1 0.4×6 100 19.05 12.70 896 810 805 780 690
H075 7.5 50.97 20897 500×2 0.2×6 144 22.22 15.88 1346 760 705 1230 640
H100 10 76.45 31345 500×2 0.2×6 144 28.58 19.05 1346 805 705 1230 680
H150 15 110.09 45137 600×2 0.4×6 236 34.92 22.22 1575 906 805 1450 780
H200 20 145.19 59529 650×2 0.75×6 341 34.92 22.22 1756 950 905 1640 830
H250 25 188.94 77464 600x3 0.4×6 354 41.28 28.58 2226 900 905 2110 780
H300 30 215.93 88530 650x3 0.75×6 511 41.28 28.58 2286 950 905 2170 830
H400 40 307.76 126181 750x3 0.75×8 675 41.28 28.58 2705 1100 905 2590 980
H500 50 384.70 157726 700x4 0.4×8 840 53.98 28.58 3297 1050 905 3180 930
H600 60 480.87 197157 700x4 0.4×8 840 53.98 28.58 3297 1050 905 3180 930

上述电源是3Ø 220V/380V 60Hz兼用。(上述电动机以外的配置都是选项)

上述产品以外的则书配置都是要订货的事项

规格及配置是因品质开发而会预先没有通报而变更
