冷凝机组

PA-TYPE (低温用)

产品特征

低温用整体式冷凝机组

适用半密封往返式BITZER压缩器

设备

产品配置(SPECIFICATION)


机种名 Model			PA0030L	PA0050L	PA0075L	PA0100L	PA0150L	PA0200L	PA0250L	PA0300L	PA0400L
称呼输出(HP)			3HP (2.2㎾)	5HP (3.7㎾)	7.5HP (5.5㎾)	10HP (7.5㎾)	15HP (11㎾)	20HP (15㎾)	25HP (18.5㎾)	30HP (22㎾)	40HP (30㎾)
电源	主电源(Main)		3ph 220 / 380V 60HZ
电源	控制电源(Control)		1ph 220V 60HZ
使用制冷剂(Refrigerant)			R-22
冷冻能力(Kcal/h) *CT : 45℃	ET℃	-10℃	8,627	13,180	21,090	23,972	37,402	44,383	57,060	65,840	79,507
		-20℃	5,382	8,327	13,055	14,606	23,460	28,273	36,078	41,728	50,626
		-30℃	3.035	4,806	7,684	8,912	13,094	15,229	19,634	22,844	27,724
		-35℃	2,138	3,455	5,446	6,310	9,130	10,647	13,692	15,969	19,584
压缩器	型号(Type)		4FES-3	4FES-5	4FES-9	4FES-12	4FES-18	4FES-23	4FES-28	4FES-34	4FES-44
	启动电流(Start Electric Current)		97.3 / 56.2	136.8 / 79.0	171.0 / 103.0	208.0 / 126.0	333.0 / 201.0	333.0 / 201.0	491.0 / 296.0	491.0 / 296.0	851.0 / 513.0
	连转电流(Operating Electric Current)		20.0 / 12.1	30.5 / 18.4	41.9 / 25.3	47.8 / 28.8	77.3 / 46.6	92.4 / 55.7	112.0 / 67.6	137.9 / 83.2	175.2 / 105.7
	排除量(CMH)		21.78	32.39	49.88	58.53	88.83	101.98	133.4	153	183
	冷冻汽油(Oil)	种类(Form)	SUNSO 3GS
	冷冻汽油(Oil)	充气量(Volume)	2	2	2.6	2.6	4	4.5	4.8	4.75	4.75
	冷却方式(Cooling Type)		制冷剂冷却(Refrigerant Cooling)
	曲轴箱加热器 (Crankcase Heater)		120		140
凝缩器	热交换器形式(Heat Exchange)		FIN & TUBE
	风机	风扇(Fan)	Ø 400	Ø 400	Ø 500	Ø 500	Ø 600	Ø 630	Ø 600	Ø 630	Ø 600
		功率(W)	0.1㎾ x 6PX 2EA	0.1㎾ x 6PX 2EA	0.2㎾ x 6PX 2EA	0.2㎾ x 6PX 2EA	0.4㎾ x 6PX 2EA	0.75㎾ x 6PX 2EA	0.4㎾ x 6PX 3EA	0.75㎾ x 6PX 3EA	0.4㎾ x 6PX 4EA
		风量(Air Volume)	98	98	168	168	296	362	444	543	592
输液器	容量(ℓ) (Volume)		3.4ℓ	6.5ℓ	8.7ℓ	14.8ℓ	26ℓ	39ℓ	49ℓ	49ℓ	65ℓ
输液器	易熔塞 (Pusible Plug)		Ø4.5 (72℃)		Ø5.2 (72℃)						Ø8.5 (72℃)
控制凝缩压(Condenser Pressure Control)			高压开关(High Pressure Switch)
高压开关(Control Pressure Control)			高·低压开关(Dual Pressure Switch) / 压缩器过热防止器(Compressor anti Overhead), 安全阀(Safety Valve)-option,
内含配件(Content)			软管(高·低(Flexible Tube)), 消音器(Muffler), 油气分离装置(Oil seperator), 输液器(Receiver Tank), 过滤干燥器(Filter Drier), 液面计(Sight Glass), 电磁阀(Solenoid Valve), 中间阀(Bracket Valve), 压力表(Pressure Gauge), 累加器(Accumulator), CiC Countrol System(option)
连接管线	煤气入口(Gas Inlet)		7/8" (22.22㎜)	7/8" (22.22㎜)	1-1/8" (28.58㎜)	1-1/8" (28.58㎜)	1-3/8" (34.92㎜)	1-5/8" (41.28㎜)	2-1/8" (53.98㎜)	2-1/8" (53.98㎜)	2-1/8" (53.98㎜)
连接管线	液体出口(Liquid Outlet)		3/8" (9.52㎜)	1/2" (12.7㎜)	1/2" (12.7㎜)	5/8" (15.88㎜)	3/4" (19.05㎜)	3/4" (19.05㎜)	7/8" (22.22㎜)	7/8" (22.22㎜)	1-1/8" (28.58㎜)
外形尺寸	L(长)		1,180	1,320	1,550	1,550	1,641	1,840	2,325	2,325	2,885
	W(宽)		600	680	720	720	830	903	903	903	1,018
	H(高)		1,440	1,450	1,409	1,460	1,751	1,801	1,901	1,901	2,106
锚栓尺寸(L' x W')			1016x625	1050x708	1233x747	1233x747	1324x855	1530x930	2002x930	2002x930	2562x1045
重量 Weight (kg)			250	280	390	410	530	600	780	820	1100

PA-TYPE (中温用)

产品特征

中温用整体式冷凝机组

适用半密封往返式BITZER压缩器

设备

产品配置(SPECIFICATION)


机种名 Model			PA0030M	PA0050M	PA0075M	PA0100M	PA0150M	PA0200M	PA0250M	PA0300M	PA0400M	PA0500M
称呼输出(HP)			3HP (2.2㎾)	5HP (3.7㎾)	7.5HP (5.5㎾)	10HP (7.5㎾)	15HP (11㎾)	20HP (15㎾)	25HP (18.5㎾)	30HP (22㎾)	40HP (30㎾)	50HP (37㎾)
电源	主电源(Main)		3ph 220 / 380V 60HZ
电源	控制电源(Control)		1ph 220V 60HZ
使用制冷剂(Refrigerant)			R-22
冷冻能力(Kcal/h) *CT : 45℃	ET℃	+5℃	11,867	15,700	23,727	31,971	44,312	42,064	69,115	79,993	119,014	143,109
		-10℃	6,608	8,627	13,180	17,385	23,927	28,416	38,074	44,298	65,562	79,136
		-20℃	4,176	5,382	8,327	10,661	14,606	17,504	23,714	27,767	40,834	49,518
		-25℃	3,215	4,109	6,419	8,012	10,921	13,202	18,038	21,227	31,060	37,802
压缩器	型号(Type)		2DES-3	4FES-5	4DES-7	4VES-10	4PES-15	4NES2-20	4HE-25	4GE-30	6GE-40	6FE-50
	启动电流(Start Electric Current)		81.4 / 47.0	136.8 / 79.0	181.2 / 104.6	208.0 / 126.0	278.0 / 168.0	333.0 / 201.0	444.0 / 268.0	491.0 / 296.0	762.0 / 460.0	851.0 / 513.0
	连转电流(Operating Electric Current)		18.1 / 10.9	22.7 / 13.7	34.7 / 21.0	41.9 / 25.3	59.4 / 35.8	69.9 / 42.2	92.6 / 55.9	107.8 / 65.0	155.6 / 93.8	202.5 / 122.2
	排除量(CMH)		16.2	21.78	32.39	41.92	58.53	67.89	88.83	101.98	153	183.07
	冷冻汽油(Oil)	种类(Form)	SUNSO 3GS
	冷冻汽油(Oil)	充气量(Volume)	1.5	2	2	2.6	2.6	2.6	4.5	4.5	4.75	4.75
	冷却方式(Cooling Type)		制冷剂冷却(Refrigerant Cooling)
	曲轴箱加热器 (Crankcase Heater)		120			140
凝缩器	热交换器形式(Heat Exchange)		FIN & TUBE
	风机	风扇(Fan)	Ø 400	Ø 400	Ø 500	Ø 500	Ø 600	Ø 630	Ø 600	Ø 630	Ø 600	Ø 630
		功率(W)	0.1㎾ x 6PX 2EA	0.1㎾ x 6PX 2EA	0.2㎾ x 6PX 2EA	0.2㎾ x 6PX 2EA	0.4㎾ x 6PX 2EA	0.75㎾ x 6PX 2EA	0.4㎾ x 6PX 3EA	0.75㎾ x 6PX 3EA	0.4㎾ x 6PX 4EA	0.75㎾ x 6PX 4EA
		风量(Air Volume)	98	98	168	168	296	362	444	543	592	724
输液器	容量(ℓ) (Volume)		3.4ℓ	6.5ℓ	8.7ℓ	14.8ℓ	26ℓ	39ℓ	49ℓ	49ℓ	65ℓ	94ℓ
输液器	易熔塞 (Pusible Plug)		Ø4.5 (72℃)			Ø5.2 (72℃)					Ø8.5 (72℃)
控制凝缩压(Condenser Pressure Control)			高压开关(High Pressure Switch)
高压开关(Control Pressure Control)			高·低压开关(Dual Pressure Switch) / 压缩器过热防止器(Compressor anti Overhead), 安全阀(Safety Valve)-option
内含配件(Content)			软管(高·低(Flexible Tube)), 消音器(Muffler), 油气分离装置(Oil seperator), 输液器(Receiver Tank), 过滤干燥器(Filter Drier), 液面计(Sight Glass), 电磁阀(Solenoid Valve), 中间阀(Bracket Valve), 压力表(Pressure Gauge), 累加器(Accumulator)
连接管线	煤气入口(Gas Inlet)		7/8" (22.22㎜)	7/8" (22.22㎜)	1-1/8" (28.58㎜)	1-1/8" (28.58㎜)	1-3/8" (34.92㎜)	1-5/8" (41.28㎜)	2-1/8" (53.98㎜)	2-1/8" (53.98㎜)	2-1/8" (53.98㎜)	2-1/8" (53.98㎜)
连接管线	液体出口(Liquid Outlet)		3/8" (9.52㎜)	1/2" (12.7㎜)	1/2" (12.7㎜)	5/8" (15.88㎜)	3/4" (19.05㎜)	3/4" (19.05㎜)	7/8" (22.22㎜)	7/8" (22.22㎜)	1-1/8" (28.58㎜)	1-1/8" (28.58㎜)
外形尺寸	L(长)		1,180	1,320	1,550	1,550	1,641	1,840	2,325	2,325	2,885	3,180
	W(宽)		600	680	720	720	830	903	903	903	1,018	1,018
	H(高)		1,440	1,450	1,409	1,460	1,751	1,801	1,901	2,106	2,161
锚栓尺寸(L' x W')			1016 x 625	1050 x 708	1233 x 747	1233 x 747	1324 x 855	1530 x 930	2002 x 930	2002 x 930	2562 x 1045	2858 x 1045
重量 Weight (kg)			250	280	390	410	530	600	780	820	1100	1400

PA-TYPE (急速冻结用)

产品特征

速冻用整体式冷凝机组

适用二段半密封往返式BITZER压缩器

设备

产品配置(SPECIFICATION)


机种名 Model			PA0050F	PA0075F	PA0100F	PA0150F	PA0200F	PA0250F	PA0300F
称呼输出(HP)			5HP (3.7㎾)	7.5HP (5.5㎾)	10HP (7.5㎾)	15HP (11㎾)	20HP (15㎾)	25HP (18.5㎾)	30HP (22㎾)
电源	主电源(Main)		3ph 220 / 380V 60HZ
电源	控制电源(Control)		1ph 220V 60HZ
使用制冷剂(Refrigerant)			R-22
冷冻能力(Kcal/h) *CT : 45℃	ET℃	-20℃	9,505	13,610	20,562	30,128	34,920	40,091	47,967
		-25℃	7,879	11,320	17,103	25,229	29,242	33,573	40,168
		-30℃	6,443	9,823	14,025	20,864	24,182	27,763	33,218
		-40℃	4,092	5,887	8,893	13,454	15,594	17,903	21,421
压缩器	型号(Type)		S4T-5.2	S4N-8.2	S4G-12.2	S6J-16.2	S6H-20.2	S6G-25.2	S6F-30.2
	启动电流(Start Electric Current)		156.0 / 87.0	185.5 / 103.0	285.0 / 159.0	302.0 / 168.0	361.5 / 201.0	442.0 / 245.5	503.5 / 280.0
	连转电流(Operating Electric Current)		32.0 / 18.0	39.0 / 22.0	55.0 / 30.5	65.5 / 39.0	74.0 / 44.0	91.0 / 54.5	108.0 / 64.5
	排除量(CMH)		17.11	24.30	36.67	44.51	51.64	59.21	70.71
	冷冻汽油(Oil)	种类(Form)	-
	冷冻汽油(Oil)	充气量(Volume)	3	3	4.5	4.75	4.75	4.75	4.75
	冷却方式(Cooling Type)		-
	曲轴箱加热器 (Crankcase Heater)		100		140
凝缩器	热交换器形式(Heat Exchange)		FIN & TUBE
	风机	风扇(Fan)	Ø 400	Ø 500	Ø 500	Ø 600	Ø 630	Ø 600	Ø 630
		功率(W)	0.1㎾ x 6PX 2EA	0.2㎾ x 6PX 2EA	0.2㎾ x 6PX 2EA	0.4㎾ x 6PX 2EA	0.75㎾ x 6PX 2EA	0.4㎾ x 6PX 3EA	0.75㎾ x 6PX 3EA
		风量(Air Volume)	98	168	168	296	362	444	543
输液器	容量(ℓ) (Volume)		6.5ℓ	8.7ℓ	14.8ℓ	26ℓ	39ℓ	49ℓ	49ℓ
输液器	易熔塞 (Pusible Plug)		Ø4.5 (72℃)		Ø5.2 (72℃)
控制凝缩压(Condenser Pressure Control)			高压开关(High Pressure Switch)
高压开关(Control Pressure Control)			高·低压开关(Dual Pressure Switch) / 压缩器过热防止器(Compressor anti Overhead)
内含配件(Content)			软管(高·低(Flexible Tube)), 消音器(Muffler), 油气分离装置(Oil seperator), 输液器(Receiver Tank), 过滤干燥器(Filter Drier), 再冷却器(Sub Cooler), 液面计(Sight Glass), 电磁阀(Solenoid Valve), 中间阀(Bracket Valve), 压力表(Pressure Gauge), 累加器(Accumulator), CiC Countrol System(option)
连接管线	煤气入口(Gas Inlet)		1-1/8" (28.58㎜)	1-1/8" (28.58㎜)	1-3/8" (34.92㎜)	1-5/8" (41.28㎜)	1-5/8" (41.28㎜)	1-5/8" (41.28㎜)	1-5/8" (41.28㎜)
连接管线	液体出口(Liquid Outlet)		1/2" (12.7㎜)	5/8" (15.88㎜)	5/8" (15.88㎜)	7/8" (22.22㎜)	7/8" (22.22㎜)	7/8" (22.22㎜)	7/8" (22.22㎜)
外形尺寸	L(长)		1,320	1,550	1,550	1,641	1,840	2,325	2,325
	W(宽)		680	720	720	830	903	903	903
	H(高)		1,450	1,409	1,460	1,751	1,801	1,901	1,901
锚栓尺寸(L' x W')			1050 x 708	1233 x 747	1233 x 747	1324 x 855	1530 x 930	2002 x 930	2002 x 930
重量 Weight (kg)			280	390	410	530	600	780	820

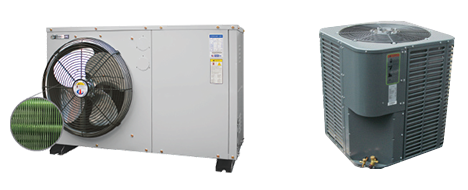

CY-TYPE

产品特征

空调用及冷藏仓库用整体式冷凝机组

适用密封往返式BITZER压缩器

设备

产品配置(SPECIFICATION)


机种名 Model			SY-CY0030H	SY-CY0050H	SY-CY0075H	SY-CY0100H
称呼输出(HP)			3HP (2.2㎾)	5HP (3.75㎾)	7.5HP (5.5㎾)	10HP (7.5㎾)
电源	主电源(Main)		3ph 220 / 380V 60HZ
电源	控制电源(Control)		1ph 220V 60HZ
使用制冷剂(Refrigerant)			R-22
冷冻能力(Kcal/h) *CT : 50℃	ET℃	+5℃	7,522	14,774	19,396	21,980
		0℃	6,168	11,874	15,715	17,543
		-5℃	4,560	9,380	12,535	13,755
		-10℃	3,884	7,248	9,808	10,547
压缩器	型号(Type)		MT36	MT64	MT81	MT100
	启动电流(Start Electric Current)		75 / 33	128 / 63	155 / 69	157 / 79
	连转电流(Operating Electric Current)		12 / 6	19.5 / 10	33.6 / 16.4	28.5 / 14
	排除量(CMH)		12.7	22.6	28.5	35.9
	冷冻汽油(Oil)	种类(Form)	SUNSO 4GS / MOBILE E155
	冷冻汽油(Oil)	充气量(Volume)	1.8L	3.9L	3.9L	8L
	冷却方式(Cooling Type)		制冷剂冷却(Refrigerant Cooling)
	曲轴箱加热器 (Crankcase Heater)		35W
凝缩器	热交换器形式(Heat Exchange)		FIN & TUBE
	风机	风扇(Fan)	Ø 450	Ø 550	Ø 630	Ø 700
		功率(W)	0.1㎾ x 6PX 2EA
		风量(Air Volume)	72 CMM	109 CMM	181 CMM	236 CMM
输液器	容量(ℓ) (Volume)		3.4ℓ	6.5ℓ	8.7ℓ	14.8ℓ
输液器	易熔塞 (Pusible Plug)		Ø4.5 (72℃)			Ø5.2 (72℃)
控制凝缩压(Condenser Pressure Control)			高压开关(High Pressure Switch)
高压开关(Control Pressure Control)			高·低压开关(Dual Pressure Switch) / 压缩器过热防止器(Compressor anti Overhead)
内含配件(Content)			过滤干燥器(Filter Drier), 输液器(Receiver Tank), 液面计(Sight Glass), 累加器(Accumulator), 中间阀(Bracket Valve), 吸油滤网(Suction Strainer), 压力表(高压, 低压(High, Low Gauge)), 软管(高·低(Flexible Tube)), 消音器(Muffler), 油气分离装置(Oil seperator), 电磁阀(Solenoid Valve)
连接管线	煤气入口(Gas Inlet)		5/8" (15.88㎜)	7/8" (22.22㎜)	1-1/8" (28.58㎜)	1-3/8" (34.92㎜)
连接管线	液体出口(Liquid Outlet)		3/8" (9.52㎜)	1/2" (12.7㎜)	5/8" (15.88㎜)	5/8" (15.88㎜)

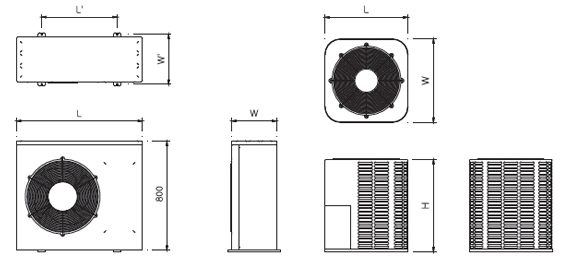

外形尺寸	L(长)		1,050	1,205	1,320	1,500
	W(宽)		665	765	865	1,000
	H(高)		779	880	1,033	1,083
锚栓尺寸(L' x W')			949 x 563	1104 x 663	1218 x 763	1399 x 898
重量 Weight (kg)			-	-	-	-

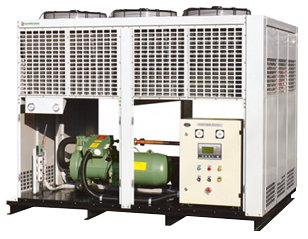

SPA-TYPE (中温用螺杆)

产品特征

空调用及冷藏用风冷式整体式冷凝机组

适用半密封螺杆BITZER压缩器

设备

产品配置(SPECIFICATION)


机种名 Model			SPA0500M	SPA0600M	SPA0700M	SPA0800M	SPA0900M
称呼输出(HP)			50HP / 37㎾	60HP / 44㎾	70HP / 52㎾	80HP / 60㎾	90HP / 66㎾
冷冻法院吨(RT）			19.41	24.12	28	32.23	36.58
电源	主电源(Main)		3ph 220 / 380V 60HZ (Part Winding)
电源	控制电源(Control)		1ph 220V 60HZ
使用制冷剂(Refrigerant)			R-22
冷冻能力(Kcal/h) *CT : 45℃	ET℃	+5℃	116,358	147,404	169,162	197,800	228,760
		0℃	96,062	122,636	138,288	163,142	190,920
		-5℃	77,830	100,276	110,854	132,354	156,004
		-10℃	61,490	80,066	86,602	104,576	124,700
压缩器	型号(Type)		CSH6553-50-35P	CSH6563-60-35P	CSH7553-70-35P	CSH7563-80-35P	CSH7573-90-35P
	启动电流 (Start Electric Current)		256 / 498	326 / 615	366 / 612	442 / 738	534 / 866
	连转电流 (Operating Electric Current)		105	131	155	175	197
	排除量(CMH)		165	205	238	274	311
	冷冻汽油(Oil)	种类(Form)	B-320SH
	容量제어(%)		100 / 75 / 50 / 25 (4-STEP) OR 100++25 (STEPLESS)
凝缩器	热交换器形式 (Heat Exchange)		FIN & TUBE
	风机	风扇(Fan)	Ø 630	Ø 630	Ø 630	Ø 630	Ø 630
		功率(W)	0.75㎾ x 6PX 4EA	0.75㎾ x 6PX 6EA	0.75㎾ x 6PX 6EA	0.75㎾ x 6PX 8EA	0.75㎾ x 6PX 8EA
		风量(Air Volume)	724	1,086	1,086	1,448	1,448
控制凝缩压 (Condenser Pressure Control)			高压开关(High Pressure Switch)
高压开关 (Control Pressure Control)			高·低压开关(Dual Pressure Switch), 反相位防止继电器(Reverst Phase Relay), 压缩器压缩器过热防止恒温器(Motor internal Thermostat), 安全阀(Pressure Safety Valve)-option, 废气预热器(Economizer)-option
内含配件(Content)			输液器(Receiver Tank), 累加器(Accumulator), 烘芯托板(Core Drier), 液面计(Sight Glass), 喷油(Injection Line), 中间阀(Bracket Valve), 压力表(Pressure Gauge)
连接管线	煤气入口(Gas Inlet)		2-1/8" (53.98㎜)	2-1/8" (53.98㎜)	3-1/8" (79.4㎜)	3-1/8" (79.4㎜)	3-1/8" (79.4㎜)
连接管线	液体出口(Liquid Outlet)		1-1/8" (28.58㎜)	1-1/8" (28.58㎜)	1-3/8" (34.92㎜)	1-3/8" (34.92㎜)	1-3/8" (34.92㎜)
外形尺寸(L x W x H)			1910 x 1950 x 2121	2680 x 1950 x 1978	2680 x 1950 x 2121	3400 x 1950 x 2100	3440 x 1960 x 2300
锚栓尺寸(L' x W')			1854 x 1854	2854 x 1854	2854 x 1854	3300 x 1854	3300 x 1864

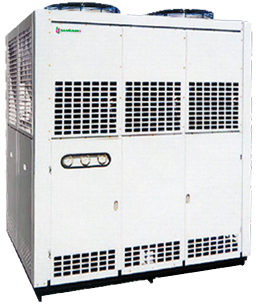

SPA-TYPE (ECONOMISER)

产品特征

低温用及冷冻用风冷式整体式冷凝机组

适用半密封螺杆BITZER压缩器

设备

产品配置(SPECIFICATION)


机种名 Model			SPA0200L	SPA0250L	SPA0300L	SPA0400L	SPA0500L	SPA0600L	SPA0700L	SPA0750L
称呼输出(HP/㎾)			20 (15)	25 (18.5)	30 (22)	40 (30)	50 (37)	60 (44)	70 (52)	75 (55)
冷冻法院吨(RT）			11.88	14.23	16.7	19.76	23.29	27.29	31.29	35.52
电源	主电源(Main)		3ph 220 / 380V 60HZ
电源	控制电源(Control)		1ph 220V 60HZ
使用制冷剂(Refrigerant)			R-22 (R-404A, R-507)
冷冻能力(Kcal/h) *CT : 50℃	ET℃	-20℃	27,520	33,282	39,646	46,612	55,556	67,854	77,916	84,538
		-25℃	21,758	26,488	31,562	37,066	44,290	53,836	62,006	67,424
		-30℃	16,899	20,640	24,768	28,982	34,658	41,882	48,504	52,890
		-40℃	9,417	14,104	14,173	16,425	19,866	23,478	27,692	30,444
压缩器	型号(Type)		HSN5343-20	HSN5353-25	HSN5363-30	HSN6451-40	HSN6461-50	HSN7451-60	HSN7461-70	HSN7471-75
	启动电流(Start Electric Current)		163 / 241	159 / 275	194 / 336	236 / 395	260 / 448	337 / 567	366 / 612	442 / 738
	连转电流 (Max Electric Current) A		61	66	73	82	100	124	156	182
	排除量(CMH)		101	121	142	168	198	232	266	302
	启动方式		Part Winding
	汽油种类		B-1000, (B-150SH)
	汽油注入方式		差压式加油 (Differertial Pressure Feed Oil)
	容量控制范围		100/85/55	100/80/45	100/70/40	100/75/50
凝缩器	热交换器形式(Heat Exchange)		FIN & TUBE
	风机	风扇(Fan)	Ø 630	Ø 630	Ø 630	Ø 630	Ø 630	Ø 630	Ø 630	Ø 630
		功率(W)	0.75㎾ x 6PX 4EA	0.75㎾ x 6PX 4EA	0.75㎾ x 6PX 4EA	0.75㎾ x 6PX 6EA	0.75㎾ x 6PX 6EA	0.75㎾ x 6PX 6EA	0.75㎾ x 6PX 6EA	0.75㎾ x 6PX 8EA
		风量(Air Volume)	724	724	724	724	724	1086	1086	1448
控制凝缩压 (Condenser Pressure Control)			高压开关(High Pressure Switch)
高压开关 (Control Pressure Control)			高·低压开关(Dual Pressure Switch), 反相位／相不均衡保护装置(Phase Controller), 电动机及排出煤气过热防止装置(Motor Protection 设备), 油流量开关(Oil Flow Switch), 油位开关(Oil Level Switch), EOCR, 易熔塞(Safety Valve)-option
内含配件(Content)			输液器(Receiver Tank), 累加器(Accumulator), 废气预热器(Ecomomizer), 烘芯托板(Core Drier), 液面计(Sight Glass), 中间阀(Bracket Valve), 压力表(Pressure Gauge), 电磁阀(Solenoid Valve)
连接管线	煤气入口(Gas Inlet)		2-1/8" (53.98㎜)	2-1/8" (53.98㎜)	2-1/8" (53.98㎜)	2-1/8" (53.98㎜)	2-1/8" (53.98㎜)	3-1/8" (79.4㎜)	3-1/8" (79.4㎜)	3-1/8" (79.4㎜)
连接管线	液体出口(Liquid Outlet)		7/8" (22.22㎜)	7/8" (22.22㎜)	7/8" (22.22㎜)	1-1/8" (28.58㎜)	1-1/8" (28.58㎜)	1-3/8" (34.92㎜)	1-3/8" (34.92㎜)	1-3/8" (34.92㎜)

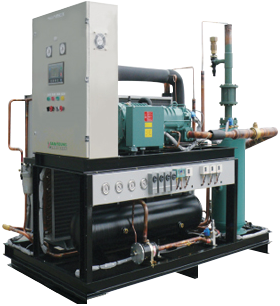

SW-TYPE (水冷式螺杆)

产品特征

低温冷冻用手冷式整体式冷凝机组

适用半密封螺杆BITZER压缩器

设备

产品配置(SPECIFICATION)


机种名 Model			SW0200L	SW0250L	SW0300L	SW0400L	SW0500L	SW0600L	SW0700L	SW0750L
称呼输出(HP/㎾)			20 (15)	25 (18.5)	30 (22)	40 (30)	50 (37)	60 (44)	70 (52)	75 (55)
冷冻法院吨(RT）			11.88	14.23	16.7	19.76	23.29	27.29	31.29	35.52
电源	主电源(Main)		3ph 220 / 380V 60HZ
电源	控制电源(Control)		1ph 220V 60HZ
使用制冷剂(Refrigerant)			R-22 (R-404A, R-507)
冷冻能力(Kcal/h) *CT : 50℃	ET℃	-20℃	41710	49278	57448	66220	78088	95718	107672	115742
		-25℃	34314	40678	47558	54782	54572	78690	89010	95976
		-30℃	27778	33110	38786	44634	52890	63812	72584	78518
		-40℃	17054	20726	24424	27864	33368	39388	45752	49708
压缩器	型号(Type)		HSN5343-20	HSN5353-25	HSN5363-30	HSN6451-40	HSN6461-50	HSN7451-60	HSN7461-70	HSN7471-75
	启动电流(Start Electric Current)		163 / 241	159 / 275	194 / 336	236 / 395	260 / 448	337 / 567	366 / 612	442 / 738
	连转电流 (Max Electric Current) A		61	66	73	82	100	124	156	182
	排除量(CMH)		101	121	142	168	198	232	266	302
	启动方式		Part Winding
	汽油种类		B-1000, (B-150SH)
	汽油注入方式		差压式加油 (Differertial Pressure Feed Oil)
	容量控制范围		100/85/55	100/80/45	100/70/40	100/75/50
凝缩器	热交换器形式(Heat Exchange)		Shell & Tube Type
	冷水温度		入口(In):32℃, 出口(Out):37℃
	冷却水量		12.8	15	17.4	20.1	23.7	29	32.3	34.8
高压开关 (Control Pressure Control)			反相位／相不均衡保护装置(Phase Controller), 电动机及排出煤气过热防止装置(Motor Protection 设备), 油流量开关(Oil Flow Switch), 油位开关(Oil Level Switch), EOCR, 易熔塞(Safety Valve)-option
内含配件(Content)			输液器(Receiver Tank), 累加器(Accumulator), 废气预热器(Ecomomizer)-option, 烘芯托板(Core Drier), 液面计(Sight Glass), 中间阀(Bracket Valve), 压力表(Pressure Gauge), 电磁阀(Solenoid Valve)
连接口径	煤气入口 (Gas Inlet)		2-1/8" (53.98㎜)	2-1/8" (53.98㎜)	2-1/8" (53.98㎜)	2-1/8" (53.98㎜)	2-1/8" (53.98㎜)	3-1/8" (79.4㎜)	3-1/8" (79.4㎜)	3-1/8" (79.4㎜)
	液体出口 (Liquid Outlet)		7/8" (22.22㎜)	7/8" (22.22㎜)	7/8" (22.22㎜)	1-1/8" (28.58㎜)	1-1/8" (28.58㎜)	1-3/8" (34.92㎜)	1-3/8" (34.92㎜)	1-3/8" (34.92㎜)
	水入出口		65	65	65	80	80	100	100	100

CUST-TYPE (二段水冷式螺杆)

产品特征

风冷式, 手冷式, 远程型机组等按照设置环境而最佳地设计

体现低蒸发温度(R-22:-60℃, R-404A:-65℃)

在-30℃ ~ -60℃领域下比单段螺杆压缩器增大30%的能源效

采用微电脑完毕的全自动控制及连转状态标示功能

50HP, 75HP, 100HP型号结构

设备

产品配置(SPECIFICATION)


机种名 Model			CUST0500TF	CUST0750TF	CUST1000TF
使用制冷剂 (Refrigerant)			R-22, R404A, R-507
蒸发温度(Evaporate temp)			-30 ~ -60 (R-404A : -65)
冷冻能力(Kcal/h) *CT : 45℃	ET℃	-30℃	74,562	111,284	149,640
		-40℃	49,536	72,756	97,094
		-50℃	30,530	44,032	58,136
		-60℃
法定制冷能(TR)			14.56	19.84	23.69
压缩器	型号(Model)		SRT314	SRT321	SRT324
	回转速度(RPM)		3350
	额定输出(Rated power)		37㎾	55㎾	75㎾
	形式(Type)		2极，3相感应电动机
	启动方式(Starting)		Y-△
电源 (Main power)			3ph 220 / 380V 60HZ
冷冻油初期充电量 (Initional charged oil)			18ℓ	40ℓ	40ℓ
凝缩器	热交换器形式(Heat Exchange)		Shell & Tube
	全热面值(Transfer Area)		26.2 ㎡	39.3 ㎡	53.4 ㎡
	输液器容量(Receiver Tank)		52ℓ	80ℓ	105ℓ
	制冷剂侧内容积 (Internal Volume Refrigerant side)		148ℓ	175ℓ	324ℓ
排管大小	制冷剂煤气入口(Gas Inlet)		2-5/8"	4-1/8"	4-1/8"
	制冷剂夜出口(Liquid Outlet)		1-1/8"	1-1/8"	1-1/8"
	冷却水入出口 (Cooling Water Inlet/Outlet)	凝缩器(Condenser)	80	80	100
	冷却水入出口 (Cooling Water Inlet/Outlet)	油冷却器(Oil Cooler)	1	1	1

CUSA-TYPE (二段气冷式螺杆)

产品特征

风冷式, 手冷式, 远程型机组等按照设置环境而最佳地设计

体现低蒸发温度(R-22:-60℃, R-404A:-65℃)

综合压缩器组合而可以实现大容量

在-30℃ ~ -60℃领域下比单段螺杆压缩器增大30%的能源效

采用微电脑完毕的全自动控制及连转状态标示功能

50HP, 75HP, 100HP型号结构

设备

产品配置(SPECIFICATION)


机种名 Model			CUSA0500TF	CUSA0750TF	CUSA1000TF
使用制冷剂 (Refrigerant)			R-22, R404A, R-507
蒸发温度(Evaporate temp)			-30 ~ -60 (R-404A : -65)
冷冻能力(Kcal/h) *CT : 45℃	ET℃	-30℃	67,252	99,502	135,192
		-40℃	44,720	65,102	87,634
		-50℃	27,606	39,474	52,546
		-60℃	16,082	22,618	30,014
法定制冷能(TR)			14.56	19.84	23.69
压缩器	型号(Model)		SRT314	SRT321	SRT324
	回转速度(RPM)		3350
	额定输出(Rated power)		37㎾	55㎾	75㎾
	形式(Type)		2극 3상 유도전동기
	启动方式(Starting)		Y-△
电源 (Main power)			3ph 220 / 380V 60HZ
冷冻油初期充电量 (Initional charged oil)			18ℓ	40ℓ	40ℓ
凝缩器	热交换器形式(Heat Exchange)		MULTI PASS CROSS PIN & TUBE
	全热面值(Transfer Area)		379 ㎡	695 ㎡	879 ㎡
	扇 & 电动机(Fan & Motor) (Øx㎾xPxEA)		650x0.75x6x4	650x0.75x6x8	650x0.75x6x10
	风量(Air Volume) (CMM)		724	1448	1810
管道	制冷剂煤气入口(Gas Inlet)		2-5/8"	4-1/8"	4-1/8"
管道	制冷剂夜出口(Liquid Outlet)		1-1/8"	1-1/8"	1-1/8"
蒸发器	长(Length)		1910 ㎜	3440 ㎜	4300 ㎜
	宽(Width)		1905-05-03 ㎜	1905-05-03 ㎜	1905-05-13 ㎜
	高(Height)		2120 ㎜	2100 ㎜	2280 ㎜

HERMETIC SCROLL C.D.U

产品意见

产品配置(SPECIFICATION)


机种名 Model		SR020M42	SR030M42	SR050M42
容量 (Capacity)	ET 0℃	5.8	8.75	14.6
	ET -5℃	4.7	7.2	11.9
	ET -10℃	3.75	5.85	9.65
电源		220V 1PH 60Hz		380V 3PH 60Hz
压缩器		Hermetic Scrool
制冷剂		R22
扇 & 电动机		Ø 440 x 68W x 1	Ø 482 x 120W x 1	Ø 600 x 162W x 1
风量(CMH)		2,700	2,700	3,200
压缩器 기동/ 连转电流		61.0 / 13.6	100 / 17.9	64.0 / 10.7
管道 접속		3/8" / 3/4"	3/8" / 3/4"	1/2" / 7/8"

DIMENSION

제품치수


机种名 Model		SR020M42	SR030M42	SR050M42
치수 (Dimensions)	Length	800	902	745
	Width	300	332	745
	Height	690	795	823
锚栓尺寸(L' x W')		540 x 325	540 x 355	-

규격 및 사양은 품질 개발로 인하여 사전에 예고없이 변경될 수 있습니다.

스킵 네비게이션

产品介绍

冷凝机组

본문 다시읽기
