UNIT COOLER

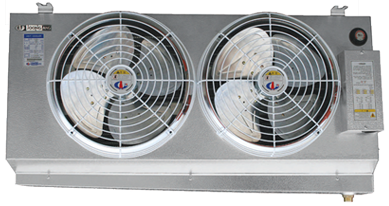

S-TYPE

製品特徴

3/8”(Ø9.52) Inner Grooved Tube &
Corrugated Finの使用

Pipe pitch: 27.5mm X 31.75mm

維持管理が容易な構造

重量が軽くて腐食に強いアルミエムボシン版使用

棒挿入式の本体のヒーター、ドレンヒーター、ファンのガイドヒーター装着 (但し、ファンのガイドヒーターはL-TYPEにのみ適用、M-TYPEは選択仕様)

過熱防止用温度スイッチ装着

小型・中型冷蔵・冷凍倉庫用、天井設置型

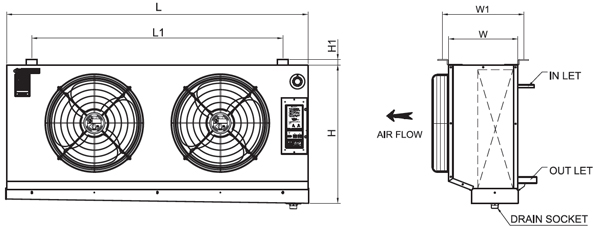

DIMENSION

製品仕様(SPECIFICATION)

モデル名
model		 呼称馬力(HP) 庫内
温度 Room temp (℃)		 ピンピチ Fin Pitch (mm) 伝熱面積 Heattransfer area(m²) TD & 熱量 Temperature difference & kcal/h 팬 Fan モーター Motor 風量 Air volume (CMM) 除霜ヒーター Defrost heater (kW X ea) 配管口径
Pipe caliber (Ø)
TD
7℃		 TD
10℃		 (Ø×ea) 1Ø (W×P) 3Ø (W×P) 胴体 Body ドレン Drain ガイド Guide 入口 In let 出口 Out let ドレン Drain
S020 M 2 -10 6.0 7.88 1309 2385 350×1 100×4 0.1×4 35 0.76x2 0.7X1 - 12.7 19.05 25A
L -25 8.0 6.12 1017 1852 100×1
S030 M 3 -10 6.0 10.10 1678 3058 400×1 118×6 0.1×6 47 0.9x2 0.8X1 - 12.7 22.22 25A
L -25 8.0 7.84 1303 2375 100×1
S040 M 4 -10 6.0 13.53 2249 4097 400×1 118×6 0.1×6 47 1.2x2 1.0X1 - 12.7 22.22 25A
L -25 8.0 10.51 1746 3182 100×1
S050 M 5 -10 6.0 19.39 3222 5871 400×2 118×6 0.1×6 94 1.6x2 1.3X1 - 12.7 28.58 25A
L -25 8.0 15.06 2502 4559 100×2
S075 M 7.5 -10 6.0 26.13 4342 7912 450×2 200×6 0.2×6 118 1.8x3 1.5X1 - 15.88 34.92 25A
L -25 8.0 20.29 3372 6144 100×2
S100 M 10 -10 6.0 39.20 6513 11867 450×2 200×6 0.2×6 118 1.8x3 1.5X1 - 15.88 34.92 25A
L -25 8.0 30.44 5058 9216 100×2
S120 M 12 -10 6.0 42.61 7079 12899 450×2 200×6 0.2×6 118 2.0x3 1.6X1 - 15.88 34.92 25A
L -25 8.0 33.09 5498 10018 100×2
S150 M 15 -10 6.0 59.08 9817 17887 500×2 200×6 0.2×6 144 2.0x4 1.6X1 - 19.05 41.28 25A
L -25 8.0 45.88 7624 13891 100×2
S200 M 20 -10 6.0 90.89 15103 27519 600×2 750×6 0.75×6 236 2.3x6 2.1X1 - 22.22 41.28 25A
L -25 8.0 70.59 11729 21371 100×2
S250 M 25 -10 6.0 108.31 17997 32793 600×2 750×6 0.75×6 236 2.5x7 2.3X1 - 22.22 53.98 25A
L -25 8.0 84.12 13977 25468 100×2

製品サイズ(DIMENSIONS)

外形
External		 S020 S030 S040 S050 S075 S100 S120 S150 S200 S250
M L M L M L M L M L M L M L M L M L M L
L 657 767 937 1227 1417 1417 1517 1567 1845 1997
W 325 325 325 325 325 380 380 380 520 520
H 582 582 582 586 648 648 650 835 1027 1091
H1 27 27 27 27 27 27 35 35 35 35
L1 415 525 695 985 1175 1175 1275 1325 1525 1675
W1 361 361 361 361 361 416 450 450 600 600

上記の電源は1ø220V 60Hz または 3ø220V/380V 60Hz兼用です。(上記モーター以外の仕様は選択仕様)

M-TYPEの除霜ヒータや温度スイッチ脱着は選択仕様です。

上記製品以外の特殊仕様による製品は注文仕様です。

規格や仕様は品質開発によって事前に予告なく変更する場合があります。

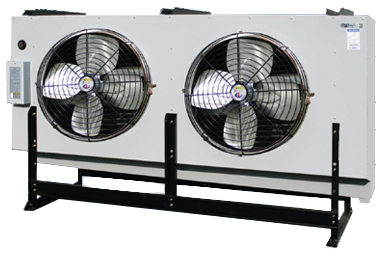

K-TYPE

(プロペラファン+電気的解凍)

製品特徴

1/2”(Ø12.7) Copper Tube & Corrugated Finの使用

Pipe pitch: 33mm×38.1mm

が容易な構造、電気亜鉛鍍金鋼板(EGI)使用やアクリルウレタン塗装

棒挿入式本体のヒーター、ドレンヒーター、ファンのガイドヒーターや過熱防止用温度スイッチ装着

中型・大型冷蔵・冷凍倉庫用、天井設置及び床固定型(汎用)

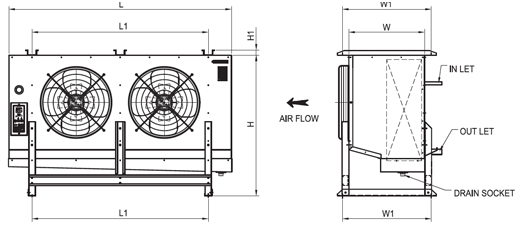

DIMENSION

製品仕様(SPECIFICATION)

モデル名
model		 呼称馬力(HP) 庫内
温度 Room temp (℃)		 ピンピチ Fin Pitch (mm) 伝熱面積 Heattransfer area(m²) TD & 熱量 Temperature difference & kcal/h 팬 Fan モーター Motor 風量 Air volume (CMM) 除霜ヒーター Defrost heater (kW X ea) 配管口径
Pipe caliber (Ø)
TD
5℃		 TD
7℃		 TD
10℃		 (Ø×ea) 3Ø (kW×P) 胴体 Body ドレン Drain ガイド Guide 入口 In let 出口 Out let ドレン Drain
K100PE M 10 -10 6.5 43.34 4417 6969 12393 500x2 0.4×6 144 1.9x3 1.4x2 0.6x2 15.88 34.92 40A
L -25 8.5 56.47 5756 9081 16147 1.9x6
K150PE M 15 -10 6.5 71.51 7288 11499 20448 500x2 0.4×6 144 1.9x6 1.4x2 0.6x2 15.88 34.92 50A
L -25 8.5 75.30 7674 12108 21530 1.9x6 22.22 41.28
K200PE M 20 -10 6.5 79.46 8098 12777 22720 500x2 0.4×6 144 2.1x6 1.3x2 0.65x2 22.22 41.28 50A
L -25 8.5 89.24 9095 14350 25517 550x2 200 2.2x6 1.7x2
K250PE M 25 -10 6.5 96.31 9816 15487 27539 550x2 0.4×6 200 2.1x6 1.7x2 0.65x2 22.22 53.98 50A
L -25 8.5 109.52 11162 17611 31316 600x2 0.75×6 236 2.5×8 1.9×2
K300PE M 30 -10 6.5 105.94 10798 17036 30293 550x2 0.4×6 200 2.1x6 1.7x2 0.65x2 22.22 53.98 65A
L -25 8.5 121.69 12403 19568 34796 600x2 0.75×6 236 2.8×8 2.2×2 0.75×2
K350PE M 35 -10 6.5 134.19 13677 21579 38372 600x2 0.75×6 236 2.7x8 2.2x2 0.75x2 22.22 53.98 65A
L -25 8.5 139.94 14263 22503 40015 550x3 0.4×6 300 3.2×8 2.5×2
K400PE M 40 -10 6.5 146.39 14921 23540 41860 600x2 0.75×6 236 2.7x8 2.1x2 0.75x2 22.22 53.98 65A
L -25 8.5 158.20 16123 25438 45235 550x3 0.4×6 300 3.4×8 2.6×2 28.58 53.98
K450PE M 45 -10 6.5 169.51 17276 27257 48469 600x2 0.75×6 236 3.1x8 2.4x2 0.75x2 28.58 53.98 65A
L -25 8.5 171.38 17467 27558 49004 600x3 354 3.6x8 2.6x2 0.75x3

製品サイズ(DIMENSIONS)

外形
External		 K100PE K150PE K200PE K250PE K300PE K350PE K400PE K450PE
M L M L M L M L M L M L M L M L
L 1680 1680 1680 1680 1680 2060 2060 2250 2060 2530 2480 2830 2680 2830 2830 3180
W 455 520 520 585 520 585 585 585 585 585 585 585 585 585 585 585
H 1080 1080 1080 1080 1080 1155 1080 1231 1155 1231 1155 1231 1155 1308 1231 1308
H1 40
L1 1330 1330 1330 1330 1330 1710 1710 1900 1710 2180 2130 2480 2330 3480 2480 2830
W1 505 570 570 635 570 635 635 635 635 635 635 635 635 635 635 635

上記の電源は3ø220V/380V 60Hz兼用です。(上記モーター以外の仕様は選択仕様)

上記製品以外の特殊仕様による製品は注文仕様です。

規格や仕様は品質開発によって事前に予告なく変更する場合があります。

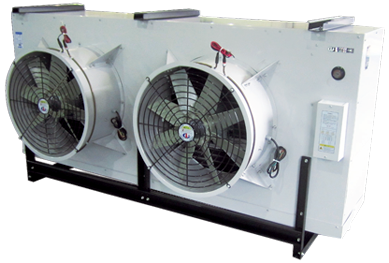

K-TYPE

(エクセルファン+電気的解凍)

製品特徴

1/2”(Ø12.7) Copper Tube & Corrugated Finの使用

Pipe pitch: 33mm×38.1mm

が容易な構造、電気亜鉛鍍金鋼板(EGI)使用やアクリルウレタン塗装, アメスファン使用

ボンサプイプ式の本体のヒーター、ドレンヒーター、ファンのガイドヒーターの装着や過熱防止用温度スイッチ装着

中型・大型冷蔵・冷凍・凍結倉庫用、天井設置及び床固定型(汎用)

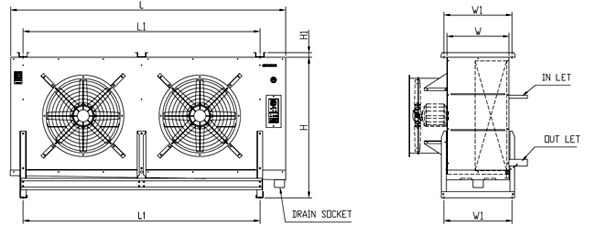

DIMENSION

製品仕様(SPECIFICATION)

モデル名
model		 呼称馬力(HP) 庫内
温度 Room temp (℃)		 ピンピチ Fin Pitch (mm) 伝熱面積 Heattransfer area(m²) TD & 熱量 Temperature difference & kcal/h 팬 Fan モーター Motor 風量 Air volume (CMM) 除霜ヒーター Defrost heater (kW X ea) 配管口径
Pipe caliber (Ø)
TD
5℃		 TD
7℃		 TD
10℃		 (Ø×ea) 3Ø (kW×P) 胴体 Body ドレン Drain ガイド Guide 入口 In let 出口 Out let ドレン Drain
K-100AE M 10 -10 6.5 43.34 4417 6969 12393 500x2 0.75×4 300 1.9x3 1.4x2 0.6x2 15.88 34.92 40A
L -25 8.5 56.47 5756 9081 16147 1.9x6
F -40 10 71.62 7299 11516 20478 1.9x6 22.22 41.28 50A
K-150AE M 15 -10 6.5 71.51 7288 11499 20448 500x2 0.75×4 300 1.9x6 1.4x2 0.6x2 15.88 34.92 50A
L -25 8.5 75.30 7674 12108 21530 1.9x6 22.22 41.28
F -40 10 89.52 9124 14395 25598 1.9x9
K-200AE M 20 -10 6.5 79.46 8098 12777 22720 550x2 0.75×4 300 2.1x6 1.3x2 0.65x2 22.22 41.28 50A
L -25 8.5 89.24 9095 14350 25517 2.2x6 1.7x2
F -40 10 106.10 10814 17061 30338 2.2x9
K-250AE M 25 -10 6.5 96.31 9816 15487 27539 550x2 0.75×4 300 2.1x6 1.7x2 0.65x2 22.22 53.98 50A
L -25 8.5 109.52 11162 17611 31316 2.5x8 1.9x2
F -40 10 129.31 13179 20793 36974 2.5x12
K-300AE M 30 -10 6.5 105.94 10798 17036 30293 550x2 0.75×4 300 2.1x6 1.7x2 0.65x2 22.22 53.98 65A
L -25 8.5 121.69 12403 19568 34796 600x2 1.5x4 400 2.8x8 2.2x2 0.75x2
F -40 10 143.68 14643 23103 41083 2.8x12
K-350AE M 35 -10 6.5 134.19 13677 21579 38372 600x2 1.5×4 400 2.7x8 2.2x2 0.75x2 22.22 53.98 65A
L -25 8.5 139.94 14263 22503 40015 3.2x8 2.5x2
F -40 10 165.23 16840 26569 47245 3.2x12
K-400AE M 40 -10 6.5 146.39 14921 23540 41860 600x2 1.5×4 400 2.7x8 2.1x2 0.75x2 22.22 53.98 65A
L -25 8.5 158.20 16123 25438 45235 3.4x8 2.6x2 28.58
F -40 10 185.67 18924 29856 53092 3.4x12
K-450AE M 45 -10 6.5 169.51 17276 27257 48469 600x2 1.5x4 400 3.1x8 2.4x2 0.75x2 28.58 53.98 65A
L -25 8.5 171.38 17467 27558 49004 600x3 600 3.6x8 2.6x2 0.75x3
F -40 10 201.15 20501 32344 57516 3.6x12 2.8x2

製品サイズ(DIMENSIONS)

外形
External		 K100AE K150AE K200AE K250AE K300AE K350AE K400AE K450AE
M L F M L F M L F M L F M L F M L F M L F M L F
L 1600 1600 1600 1600 1600 1600 1750 1850 1850 1750 2050 2050 1800 2300 2300 2200 2600 2600 2200 2700 2700 2500 2900 2900
W 390 455 520 455 520 585 455 520 585 520 520 585 520 520 585 520 520 585 520 520 585 520 520 585
H 1021 1097 1173 1097 1097 1173 1097 1097 1173 1021 1173 1249 1097 1173 1249 1097 1173 1249 1173 1249 1325 1173 1249 1325
H1 40
L1 1330 1330 1330 1330 1330 1330 1480 1580 1580 1480 1780 1780 1480 1980 1980 1880 2280 2280 1880 2380 2380 2180 2580 2580
W1 440 505 570 505 570 635 505 570 635 570 570 635 570 570 635 570 570 635 570 570 635 570 570 635

上記の電源は3ø220V/380V 60Hz兼用です。(上記モーター以外の仕様は選択仕様)

上記製品以外の特殊仕様による製品は注文仕様です。

規格や仕様は品質開発によって事前に予告なく変更する場合があります。

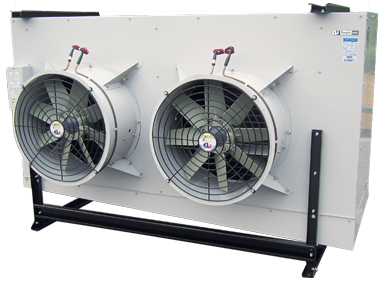

K-TYPE

(エクセルファン+散水除霜)

製品特徴

1/2”(Ø12.7) Copper Tube & Corrugated Finの使用

Pipe pitch: 33mm×38.1mm

が容易な構造、電気亜鉛鍍金鋼板(EGI)使用やアクリルウレタン塗装, アメスファン使用

散水スプレー除霜, ドレンヒーター, ファンのガイドヒーターの装着や過熱防止用温度スイッチ装着

中型・大型冷蔵・冷凍・凍結倉庫用、天井設置及び床固定型(汎用)

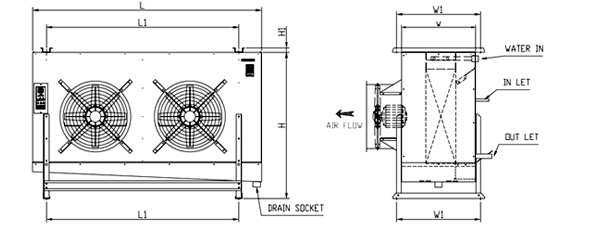

DIMENSION

製品仕様(SPECIFICATION)

モデル名
model		 呼称馬力(HP) 庫内
温度 Room temp (℃)		 ピンピチ Fin Pitch (mm) 伝熱面積 Heattransfer area(m²) TD & 熱量 Temperature difference & kcal/h 팬 Fan モーター Motor 風量 Air volume (CMM) 除霜水 Defrost water (L) 除霜ヒーター Defrost heater (kW X ea) 配管口径
Pipe caliber (Ø)
TD
5℃		 TD
7℃		 TD
10℃		 (Ø×ea) 3Ø (kW×P) 수량 Water 入口 In let 出口 Out let ドレン Drain ガイド Guide 入口 In let 出口 Out let
K-100AW M 10 -10 6.5 43.34 4417 6969 12393 500x2 0.75×4 300 33.6 32A 50A 1.4x2 0.6x2 15.88 34.92
L -25 8.5 56.47 5756 9081 16147 57
F -40 10 71.62 7299 11516 20478 76.9 22.22 41.28
K-150AW M 15 -10 6.5 71.51 7288 11499 20448 500x2 0.75×4 300 60.5 32A 50A 1.4x2 0.6x2 15.88 34.92
L -25 8.5 75.30 7674 12108 21530 76.5 22.22 41.28
F -40 10 89.52 9124 14395 25598 113.5 40A 65A
K-200AW M 20 -10 6.5 79.46 8098 12777 22720 500x2 0.75×4 300 67.3 32A 50A 1.3x2 0.65x2 22.22 41.28
L -25 8.5 89.24 9095 14350 25517 97.5 1.7x2
F -40 10 106.10 10814 17061 30338 131.5 40A 65A
K-250AW M 25 -10 6.5 96.31 9816 15487 27539 550x2 0.75×4 300 77.9 40A 65A 1.7x2 0.65x2 22.22 53.98
L -25 8.5 109.52 11162 17611 31316 118.4 1.9x2
F -40 10 129.31 13179 20793 36974 159.7 50A 80A
K-300AW M 30 -10 6.5 105.94 10798 17036 30293 550x2 0.75×4 300 85.7 40A 65A 1.7x2 0.65x2 22.22 53.98
L -25 8.5 121.69 12403 19568 34796 600x2 1.5×4 400 136.2 2.2x2 0.75x2
F -40 10 143.68 14643 23103 41083 183.6 50A 80A
K-350AW M 35 -10 6.5 134.19 13677 21579 38372 600x2 1.5×4 400 109.7 40A 65A 2.2x2 0.75x2 22.22 53.98
L -25 8.5 139.94 14263 22503 40015 150 2.5x2
F -40 10 165.23 16840 26569 47245 209.2 50A 80A
K-400AW M 40 -10 6.5 146.39 14921 23540 41860 600x2 1.5×4 400 117.4 40A 65A 2.1x2 0.75x2 22.22 53.98
L -25 8.5 158.20 16123 25438 45235 168.1 50A 80A 2.6x2 28.58
F -40 10 185.67 18924 29856 53092 226.1
K-450AW M 45 -10 6.5 169.51 17276 27257 48469 600x2 1.5×4 400 135.4 40A 65A 2.4x2 0.75x2 28.58 53.98
L -25 8.5 171.38 17467 27558 49004 600x3 600 178.4 50A 80A 2.6x2 0.75x3
F -40 10 201.15 20501 32344 57516 259 2.8x2

製品サイズ(DIMENSIONS)

外形
External		 K100AW K150AW K200AW K250AW K300AW K350AW K400AW K450AW
M L F M L F M L F M L F M L F M L F M L F M L F
L 1650 1650 1650 1650 1650 1650 1800 1900 1900 1800 2100 2100 1800 2300 2300 2200 2600 2600 2200 2700 2700 2500 2900 2900
W 520 585 650 585 650 715 585 650 715 650 650 715 650 650 715 650 650 715 650 650 715 650 650 715
H 1226 1302 1378 1302 1302 1378 1302 1302 1378 1226 1378 1455 1302 1378 1455 1302 1378 1455 1378 1455 1532 1378 1455 1532
H1 40
L1 1330 1330 1330 1330 1330 1330 1480 1580 1580 1480 1780 1780 1480 1980 1980 1880 2280 2280 1880 2380 2380 2180 2580 2580
W1 570 635 700 635 700 765 635 700 765 700 700 765 700 700 765 700 700 765 700 700 765 700 700 765

上記の電源は3ø220V/380V 60Hz兼用です。(上記モーター以外の仕様は選択仕様)

上記製品以外の特殊仕様による製品は注文仕様です。

規格や仕様は品質開発によって事前に予告なく変更する場合があります。
