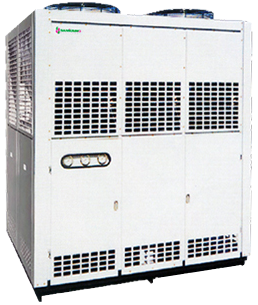

コンデンシングユニット

PA-TYPE (低温用)

製品特徴

低温用一体型コンデンシングユニット

半密閉往復道BITZER圧縮機適用

装備

製品仕様(SPECIFICATION)


機種名 Model			PA0030L	PA0050L	PA0075L	PA0100L	PA0150L	PA0200L	PA0250L	PA0300L	PA0400L
呼称出力(HP)			3HP (2.2㎾)	5HP (3.7㎾)	7.5HP (5.5㎾)	10HP (7.5㎾)	15HP (11㎾)	20HP (15㎾)	25HP (18.5㎾)	30HP (22㎾)	40HP (30㎾)
全員	主電源(Main)		3ph 220 / 380V 60HZ
全員	制御全員(Control)		1ph 220V 60HZ
使用冷媒(Refrigerant)			R-22
冷凍能力(Kcal/h) *CT : 45℃	ET℃	-10℃	8,627	13,180	21,090	23,972	37,402	44,383	57,060	65,840	79,507
		-20℃	5,382	8,327	13,055	14,606	23,460	28,273	36,078	41,728	50,626
		-30℃	3.035	4,806	7,684	8,912	13,094	15,229	19,634	22,844	27,724
		-35℃	2,138	3,455	5,446	6,310	9,130	10,647	13,692	15,969	19,584
圧縮機	形名(Type)		4FES-3	4FES-5	4FES-9	4FES-12	4FES-18	4FES-23	4FES-28	4FES-34	4FES-44
	機動電流(Start Electric Current)		97.3 / 56.2	136.8 / 79.0	171.0 / 103.0	208.0 / 126.0	333.0 / 201.0	333.0 / 201.0	491.0 / 296.0	491.0 / 296.0	851.0 / 513.0
	運転電流(Operating Electric Current)		20.0 / 12.1	30.5 / 18.4	41.9 / 25.3	47.8 / 28.8	77.3 / 46.6	92.4 / 55.7	112.0 / 67.6	137.9 / 83.2	175.2 / 105.7
	土出量(CMH)		21.78	32.39	49.88	58.53	88.83	101.98	133.4	153	183
	冷凍機油(Oil)	種類(Form)	SUNSO 3GS
	冷凍機油(Oil)	棒入量(Volume)	2	2	2.6	2.6	4	4.5	4.8	4.75	4.75
	冷却方式(Cooling Type)		冷媒冷却(Refrigerant Cooling)
	クランクケースヒーター (Crankcase Heater)		120		140
凝縮器	熱交換器の形式(Heat Exchange)		FIN & TUBE
	送風機	ペン径(Fan)	Ø 400	Ø 400	Ø 500	Ø 500	Ø 600	Ø 630	Ø 600	Ø 630	Ø 600
		出力(W)	0.1㎾ x 6PX 2EA	0.1㎾ x 6PX 2EA	0.2㎾ x 6PX 2EA	0.2㎾ x 6PX 2EA	0.4㎾ x 6PX 2EA	0.75㎾ x 6PX 2EA	0.4㎾ x 6PX 3EA	0.75㎾ x 6PX 3EA	0.4㎾ x 6PX 4EA
		風量(Air Volume)	98	98	168	168	296	362	444	543	592
受信機	容量(ℓ) (Volume)		3.4ℓ	6.5ℓ	8.7ℓ	14.8ℓ	26ℓ	39ℓ	49ℓ	49ℓ	65ℓ
受信機	可用前 (Pusible Plug)		Ø4.5 (72℃)		Ø5.2 (72℃)						Ø8.5 (72℃)
凝縮圧力制御 (Control Pressure Control)			高圧スイッチ(High Pressure Switch)
保護装置 (Control Pressure Control)			高・低圧スイッチ(Dual Pressure Switch) / 圧縮機の過熱防止機(Compressor anti Overhead), 安全バルブ(Safety Valve)-option,
内臓部品(Content)			フレクシブル(コ・私(Flexible Tube)), 消音器(Muffler), 柳分離機(Oil seperator), 受信機(Receiver Tank), フィルタードライヤー(Filter Drier), 液面計(Sight Glass), 電子弁(Solenoid Valve), 中間バルブ(Bracket Valve), 圧力ゲージ(Pressure Gauge), 液分離機(Accumulator), CiC Countrol System(option)
接続配管	ガス入り口(Gas Inlet)		7/8" (22.22㎜)	7/8" (22.22㎜)	1-1/8" (28.58㎜)	1-1/8" (28.58㎜)	1-3/8" (34.92㎜)	1-5/8" (41.28㎜)	2-1/8" (53.98㎜)	2-1/8" (53.98㎜)	2-1/8" (53.98㎜)
接続配管	液出口(Liquid Outlet)		3/8" (9.52㎜)	1/2" (12.7㎜)	1/2" (12.7㎜)	5/8" (15.88㎜)	3/4" (19.05㎜)	3/4" (19.05㎜)	7/8" (22.22㎜)	7/8" (22.22㎜)	1-1/8" (28.58㎜)
外形寸法	L(長さ)		1,180	1,320	1,550	1,550	1,641	1,840	2,325	2,325	2,885
	W(幅)		600	680	720	720	830	903	903	903	1,018
	H(高さ)		1,440	1,450	1,409	1,460	1,751	1,801	1,901	1,901	2,106
アンカー寸法(L' x W')			1016x625	1050x708	1233x747	1233x747	1324x855	1530x930	2002x930	2002x930	2562x1045
重さ Weight (kg)			250	280	390	410	530	600	780	820	1100

PA-TYPE (中温用)

製品特徴

中温用一体型コンデンシングユニット

半密閉往復道BITZER圧縮機適用

装備

製品仕様(SPECIFICATION)


機種名 Model			PA0030M	PA0050M	PA0075M	PA0100M	PA0150M	PA0200M	PA0250M	PA0300M	PA0400M	PA0500M
呼称出力(HP)			3HP (2.2㎾)	5HP (3.7㎾)	7.5HP (5.5㎾)	10HP (7.5㎾)	15HP (11㎾)	20HP (15㎾)	25HP (18.5㎾)	30HP (22㎾)	40HP (30㎾)	50HP (37㎾)
全員	主電源(Main)		3ph 220 / 380V 60HZ
全員	制御全員(Control)		1ph 220V 60HZ
使用冷媒(Refrigerant)			R-22
冷凍能力(Kcal/h) *CT : 45℃	ET℃	+5℃	11,867	15,700	23,727	31,971	44,312	42,064	69,115	79,993	119,014	143,109
		-10℃	6,608	8,627	13,180	17,385	23,927	28,416	38,074	44,298	65,562	79,136
		-20℃	4,176	5,382	8,327	10,661	14,606	17,504	23,714	27,767	40,834	49,518
		-25℃	3,215	4,109	6,419	8,012	10,921	13,202	18,038	21,227	31,060	37,802
圧縮機	形名(Type)		2DES-3	4FES-5	4DES-7	4VES-10	4PES-15	4NES2-20	4HE-25	4GE-30	6GE-40	6FE-50
	機動電流(Start Electric Current)		81.4 / 47.0	136.8 / 79.0	181.2 / 104.6	208.0 / 126.0	278.0 / 168.0	333.0 / 201.0	444.0 / 268.0	491.0 / 296.0	762.0 / 460.0	851.0 / 513.0
	運転電流(Operating Electric Current)		18.1 / 10.9	22.7 / 13.7	34.7 / 21.0	41.9 / 25.3	59.4 / 35.8	69.9 / 42.2	92.6 / 55.9	107.8 / 65.0	155.6 / 93.8	202.5 / 122.2
	土出量(CMH)		16.2	21.78	32.39	41.92	58.53	67.89	88.83	101.98	153	183.07
	冷凍機油(Oil)	種類(Form)	SUNSO 3GS
	冷凍機油(Oil)	棒入量(Volume)	1.5	2	2	2.6	2.6	2.6	4.5	4.5	4.75	4.75
	冷却方式(Cooling Type)		冷媒冷却(Refrigerant Cooling)
	クランクケースヒーター (Crankcase Heater)		120			140
凝縮器	熱交換器の形式(Heat Exchange)		FIN & TUBE
	送風機	ペン径(Fan)	Ø 400	Ø 400	Ø 500	Ø 500	Ø 600	Ø 630	Ø 600	Ø 630	Ø 600	Ø 630
		出力(W)	0.1㎾ x 6PX 2EA	0.1㎾ x 6PX 2EA	0.2㎾ x 6PX 2EA	0.2㎾ x 6PX 2EA	0.4㎾ x 6PX 2EA	0.75㎾ x 6PX 2EA	0.4㎾ x 6PX 3EA	0.75㎾ x 6PX 3EA	0.4㎾ x 6PX 4EA	0.75㎾ x 6PX 4EA
		風量(Air Volume)	98	98	168	168	296	362	444	543	592	724
受信機	容量(ℓ) (Volume)		3.4ℓ	6.5ℓ	8.7ℓ	14.8ℓ	26ℓ	39ℓ	49ℓ	49ℓ	65ℓ	94ℓ
受信機	可用前 (Pusible Plug)		Ø4.5 (72℃)			Ø5.2 (72℃)					Ø8.5 (72℃)
凝縮圧力制御 (Condenser Pressure Control)			高圧スイッチ(High Pressure Switch)
保護装置 (Control Pressure Control)			高・低圧スイッチ(Dual Pressure Switch) / 圧縮機の過熱防止機(Compressor anti Overhead), 安全バルブ(Safety Valve)-option
内臓部品(Content)			フレクシブル(コ・私(Flexible Tube)), 消音器(Muffler), 柳分離機(Oil seperator), 受信機(Receiver Tank), フィルタードライヤー(Filter Drier), 液面計(Sight Glass), 電子弁(Solenoid Valve), 中間バルブ(Bracket Valve), 圧力ゲージ(Pressure Gauge), 液分離機(Accumulator)
接続配管	ガス入り口(Gas Inlet)		7/8" (22.22㎜)	7/8" (22.22㎜)	1-1/8" (28.58㎜)	1-1/8" (28.58㎜)	1-3/8" (34.92㎜)	1-5/8" (41.28㎜)	2-1/8" (53.98㎜)	2-1/8" (53.98㎜)	2-1/8" (53.98㎜)	2-1/8" (53.98㎜)
接続配管	液出口(Liquid Outlet)		3/8" (9.52㎜)	1/2" (12.7㎜)	1/2" (12.7㎜)	5/8" (15.88㎜)	3/4" (19.05㎜)	3/4" (19.05㎜)	7/8" (22.22㎜)	7/8" (22.22㎜)	1-1/8" (28.58㎜)	1-1/8" (28.58㎜)
外形寸法	L(長さ)		1,180	1,320	1,550	1,550	1,641	1,840	2,325	2,325	2,885	3,180
	W(幅)		600	680	720	720	830	903	903	903	1,018	1,018
	H(高さ)		1,440	1,450	1,409	1,460	1,751	1,801	1,901	2,106	2,161
アンカー寸法(L' x W')			1016 x 625	1050 x 708	1233 x 747	1233 x 747	1324 x 855	1530 x 930	2002 x 930	2002 x 930	2562 x 1045	2858 x 1045
重さ Weight (kg)			250	280	390	410	530	600	780	820	1100	1400

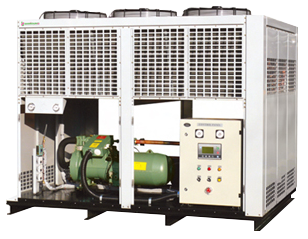

PA-TYPE (急速凍結用)

製品特徴

急速凍結用一体型コンデンシングユニット

2段半密閉往復道BITZER圧縮機適用

装備

製品仕様(SPECIFICATION)


機種名 Model			PA0050F	PA0075F	PA0100F	PA0150F	PA0200F	PA0250F	PA0300F
呼称出力(HP)			5HP (3.7㎾)	7.5HP (5.5㎾)	10HP (7.5㎾)	15HP (11㎾)	20HP (15㎾)	25HP (18.5㎾)	30HP (22㎾)
全員	主電源(Main)		3ph 220 / 380V 60HZ
全員	制御全員(Control)		1ph 220V 60HZ
使用冷媒(Refrigerant)			R-22
冷凍能力(Kcal/h) *CT : 45℃	ET℃	-20℃	9,505	13,610	20,562	30,128	34,920	40,091	47,967
		-25℃	7,879	11,320	17,103	25,229	29,242	33,573	40,168
		-30℃	6,443	9,823	14,025	20,864	24,182	27,763	33,218
		-40℃	4,092	5,887	8,893	13,454	15,594	17,903	21,421
圧縮機	形名(Type)		S4T-5.2	S4N-8.2	S4G-12.2	S6J-16.2	S6H-20.2	S6G-25.2	S6F-30.2
	機動電流(Start Electric Current)		156.0 / 87.0	185.5 / 103.0	285.0 / 159.0	302.0 / 168.0	361.5 / 201.0	442.0 / 245.5	503.5 / 280.0
	運転電流(Operating Electric Current)		32.0 / 18.0	39.0 / 22.0	55.0 / 30.5	65.5 / 39.0	74.0 / 44.0	91.0 / 54.5	108.0 / 64.5
	土出量(CMH)		17.11	24.30	36.67	44.51	51.64	59.21	70.71
	冷凍機油(Oil)	種類(Form)	-
	冷凍機油(Oil)	棒入量(Volume)	3	3	4.5	4.75	4.75	4.75	4.75
	冷却方式(Cooling Type)		-
	クランクケースヒーター (Crankcase Heater)		100		140
凝縮器	熱交換器の形式(Heat Exchange)		FIN & TUBE
	送風機	ペン径(Fan)	Ø 400	Ø 500	Ø 500	Ø 600	Ø 630	Ø 600	Ø 630
		出力(W)	0.1㎾ x 6PX 2EA	0.2㎾ x 6PX 2EA	0.2㎾ x 6PX 2EA	0.4㎾ x 6PX 2EA	0.75㎾ x 6PX 2EA	0.4㎾ x 6PX 3EA	0.75㎾ x 6PX 3EA
		風量(Air Volume)	98	168	168	296	362	444	543
受信機	容量(ℓ) (Volume)		6.5ℓ	8.7ℓ	14.8ℓ	26ℓ	39ℓ	49ℓ	49ℓ
受信機	可用前 (Pusible Plug)		Ø4.5 (72℃)		Ø5.2 (72℃)
凝縮圧力制御 (Condenser Pressure Control)			高圧スイッチ(High Pressure Switch)
保護装置 (Control Pressure Control)			高・低圧スイッチ(Dual Pressure Switch) / 圧縮機の過熱防止機(Compressor anti Overhead)
内臓部品(Content)			フレクシブル(コ・私(Flexible Tube)), 消音器(Muffler), 柳分離機(Oil seperator), 受信機(Receiver Tank), フィルタードライヤー(Filter Drier), 中間冷却器(Sub Cooler), 液面計(Sight Glass), 電子弁(Solenoid Valve), 中間バルブ(Bracket Valve), 圧力ゲージ(Pressure Gauge), 液分離機(Accumulator), CiC Countrol System(option)
接続配管	ガス入り口(Gas Inlet)		1-1/8" (28.58㎜)	1-1/8" (28.58㎜)	1-3/8" (34.92㎜)	1-5/8" (41.28㎜)	1-5/8" (41.28㎜)	1-5/8" (41.28㎜)	1-5/8" (41.28㎜)
接続配管	液出口(Liquid Outlet)		1/2" (12.7㎜)	5/8" (15.88㎜)	5/8" (15.88㎜)	7/8" (22.22㎜)	7/8" (22.22㎜)	7/8" (22.22㎜)	7/8" (22.22㎜)
外形寸法	L(長さ)		1,320	1,550	1,550	1,641	1,840	2,325	2,325
	W(幅)		680	720	720	830	903	903	903
	H(高さ)		1,450	1,409	1,460	1,751	1,801	1,901	1,901
アンカー寸法(L' x W')			1050 x 708	1233 x 747	1233 x 747	1324 x 855	1530 x 930	2002 x 930	2002 x 930
重さ Weight (kg)			280	390	410	530	600	780	820

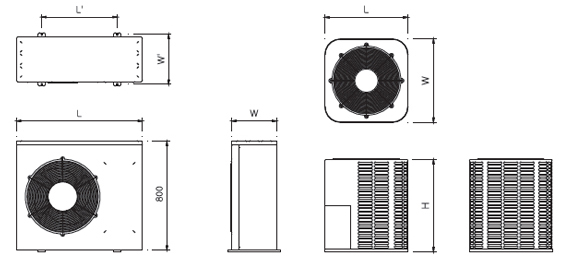

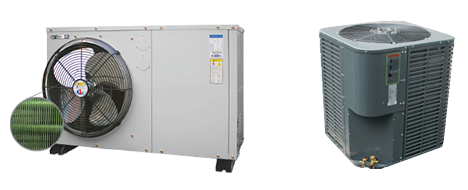

CY-TYPE

製品特徴

協力用や冷蔵倉庫用一体型コンデンシングユニット

密閉帰り連接棒圧縮機適用

装備

製品仕様(SPECIFICATION)


機種名 Model			SY-CY0030H	SY-CY0050H	SY-CY0075H	SY-CY0100H
呼称出力(HP)			3HP (2.2㎾)	5HP (3.75㎾)	7.5HP (5.5㎾)	10HP (7.5㎾)
全員	主電源(Main)		3ph 220 / 380V 60HZ
全員	制御全員(Control)		1ph 220V 60HZ
使用冷媒(Refrigerant)			R-22
冷凍能力(Kcal/h) *CT : 50℃	ET℃	+5℃	7,522	14,774	19,396	21,980
		0℃	6,168	11,874	15,715	17,543
		-5℃	4,560	9,380	12,535	13,755
		-10℃	3,884	7,248	9,808	10,547
圧縮機	形名(Type)		MT36	MT64	MT81	MT100
	機動電流(Start Electric Current)		75 / 33	128 / 63	155 / 69	157 / 79
	運転電流(Operating Electric Current)		12 / 6	19.5 / 10	33.6 / 16.4	28.5 / 14
	土出量(CMH)		12.7	22.6	28.5	35.9
	冷凍機油(Oil)	種類(Form)	SUNSO 4GS / MOBILE E155
	冷凍機油(Oil)	棒入量(Volume)	1.8L	3.9L	3.9L	8L
	冷却方式(Cooling Type)		冷媒冷却(Refrigerant Cooling)
	クランクケースヒーター (Crankcase Heater)		35W
凝縮器	熱交換器の形式(Heat Exchange)		FIN & TUBE
	送風機	ペン径(Fan)	Ø 450	Ø 550	Ø 630	Ø 700
		出力(W)	0.1㎾ x 6PX 2EA
		風量(Air Volume)	72 CMM	109 CMM	181 CMM	236 CMM
受信機	容量(ℓ) (Volume)		3.4ℓ	6.5ℓ	8.7ℓ	14.8ℓ
受信機	可用前 (Pusible Plug)		Ø4.5 (72℃)			Ø5.2 (72℃)
凝縮圧力制御 (Condenser Pressure Control)			高圧スイッチ(High Pressure Switch)
保護装置 (Control Pressure Control)			高・低圧スイッチ(Dual Pressure Switch) / 圧縮機の過熱防止機(Compressor anti Overhead)
内臓部品(Content)			フィルタードライヤー(Filter Drier), 受信機(Receiver Tank), 液面計(Sight Glass), 液分離機(Accumulator), 中間バルブ(Bracket Valve), 低圧フィルター(Suction Strainer), 圧力ゲージ(高圧、低圧(High, Low Gauge)), フレクシブル(コ・私(Flexible Tube)), 消音器(Muffler), 柳分離機(Oil seperator), 電子弁(Solenoid Valve)
接続配管	ガス入り口(Gas Inlet)		5/8" (15.88㎜)	7/8" (22.22㎜)	1-1/8" (28.58㎜)	1-3/8" (34.92㎜)
接続配管	液出口(Liquid Outlet)		3/8" (9.52㎜)	1/2" (12.7㎜)	5/8" (15.88㎜)	5/8" (15.88㎜)
外形寸法	L(長さ)		1,050	1,205	1,320	1,500
	W(幅)		665	765	865	1,000
	H(高さ)		779	880	1,033	1,083
アンカー寸法(L' x W')			949 x 563	1104 x 663	1218 x 763	1399 x 898
重さ Weight (kg)			-	-	-	-

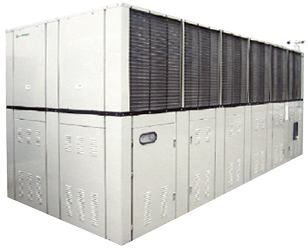

SPA-TYPE (中温用スクリュー)

製品特徴

協力用及び冷蔵用空冷式一体型コンデンシングユニット

半密閉スクリューBITZER圧縮機適用

装備

製品仕様(SPECIFICATION)


機種名 Model			SPA0500M	SPA0600M	SPA0700M	SPA0800M	SPA0900M
呼称出力(HP)			50HP / 37㎾	60HP / 44㎾	70HP / 52㎾	80HP / 60㎾	90HP / 66㎾
法廷ネンドントン(RT)			19.41	24.12	28	32.23	36.58
全員	主電源(Main)		3ph 220 / 380V 60HZ (Part Winding)
全員	制御全員(Control)		1ph 220V 60HZ
使用冷媒(Refrigerant)			R-22
冷凍能力(Kcal/h) *CT : 45℃	ET℃	+5℃	116,358	147,404	169,162	197,800	228,760
		0℃	96,062	122,636	138,288	163,142	190,920
		-5℃	77,830	100,276	110,854	132,354	156,004
		-10℃	61,490	80,066	86,602	104,576	124,700
圧縮機	形名(Type)		CSH6553-50-35P	CSH6563-60-35P	CSH7553-70-35P	CSH7563-80-35P	CSH7573-90-35P
	機動電流 (Start Electric Current)		256 / 498	326 / 615	366 / 612	442 / 738	534 / 866
	運転電流 (Operating Electric Current)		105	131	155	175	197
	土出量(CMH)		165	205	238	274	311
	冷凍機油(Oil)	種類(Form)	B-320SH
	容量제어(%)		100 / 75 / 50 / 25 (4-STEP) OR 100++25 (STEPLESS)
凝縮器	熱交換器の形式 (Heat Exchange)		FIN & TUBE
	送風機	ペン径(Fan)	Ø 630	Ø 630	Ø 630	Ø 630	Ø 630
		出力(W)	0.75㎾ x 6PX 4EA	0.75㎾ x 6PX 6EA	0.75㎾ x 6PX 6EA	0.75㎾ x 6PX 8EA	0.75㎾ x 6PX 8EA
		風量(Air Volume)	724	1,086	1,086	1,448	1,448
凝縮圧力制御 (Condenser Pressure Control)			高圧スイッチ(High Pressure Switch)
保護装置 (Control Pressure Control)			高・低圧スイッチ(Dual Pressure Switch), 逆相防止リレー(Reverst Phase Relay), 圧縮機過熱防止サマーズネット(Motor internal Thermostat), 安全バルブ(Pressure Safety Valve)-option, エコノマイザー(Economizer)-option
内臓部品(Content)			受信機(Receiver Tank), 液分離機(Accumulator), コアドライヤー(Core Drier), 液面計(Sight Glass), インジェクション(Injection Line), 中間バルブ(Bracket Valve), 圧力ゲージ(Pressure Gauge)
接続配管	ガス入り口(Gas Inlet)		2-1/8" (53.98㎜)	2-1/8" (53.98㎜)	3-1/8" (79.4㎜)	3-1/8" (79.4㎜)	3-1/8" (79.4㎜)
接続配管	液出口(Liquid Outlet)		1-1/8" (28.58㎜)	1-1/8" (28.58㎜)	1-3/8" (34.92㎜)	1-3/8" (34.92㎜)	1-3/8" (34.92㎜)
外形寸法(L x W x H)			1910 x 1950 x 2121	2680 x 1950 x 1978	2680 x 1950 x 2121	3400 x 1950 x 2100	3440 x 1960 x 2300
アンカー寸法(L' x W')			1854 x 1854	2854 x 1854	2854 x 1854	3300 x 1854	3300 x 1864

SPA-TYPE (ECONOMISER)

製品特徴

低温用及び冷凍用空冷式一体型コンデンシングユニット

半密閉スクリューBITZER圧縮機適用

装備

製品仕様(SPECIFICATION)


機種名 Model			SPA0200L	SPA0250L	SPA0300L	SPA0400L	SPA0500L	SPA0600L	SPA0700L	SPA0750L
呼称出力(HP/㎾)			20 (15)	25 (18.5)	30 (22)	40 (30)	50 (37)	60 (44)	70 (52)	75 (55)
法廷ネンドントン(RT)			11.88	14.23	16.7	19.76	23.29	27.29	31.29	35.52
全員	主電源(Main)		3ph 220 / 380V 60HZ
全員	制御全員(Control)		1ph 220V 60HZ
使用冷媒(Refrigerant)			R-22 (R-404A, R-507)
冷凍能力(Kcal/h) *CT : 50℃	ET℃	-20℃	27,520	33,282	39,646	46,612	55,556	67,854	77,916	84,538
		-25℃	21,758	26,488	31,562	37,066	44,290	53,836	62,006	67,424
		-30℃	16,899	20,640	24,768	28,982	34,658	41,882	48,504	52,890
		-40℃	9,417	14,104	14,173	16,425	19,866	23,478	27,692	30,444
圧縮機	形名(Type)		HSN5343-20	HSN5353-25	HSN5363-30	HSN6451-40	HSN6461-50	HSN7451-60	HSN7461-70	HSN7471-75
	機動電流(Start Electric Current)		163 / 241	159 / 275	194 / 336	236 / 395	260 / 448	337 / 567	366 / 612	442 / 738
	運転電流 (Max Electric Current) A		61	66	73	82	100	124	156	182
	土出量(CMH)		101	121	142	168	198	232	266	302
	稼動方式		Part Winding
	オイルの種類		B-1000, (B-150SH)
	オイル注入方式		自圧式給油(Differertial Pressure Feed Oil)
	容量制御範囲		100/85/55	100/80/45	100/70/40	100/75/50
凝縮器	熱交換器の形式(Heat Exchange)		FIN & TUBE
	送風機	ペン径(Fan)	Ø 630	Ø 630	Ø 630	Ø 630	Ø 630	Ø 630	Ø 630	Ø 630
		出力(W)	0.75㎾ x 6PX 4EA	0.75㎾ x 6PX 4EA	0.75㎾ x 6PX 4EA	0.75㎾ x 6PX 6EA	0.75㎾ x 6PX 6EA	0.75㎾ x 6PX 6EA	0.75㎾ x 6PX 6EA	0.75㎾ x 6PX 8EA
		風量(Air Volume)	724	724	724	724	724	1086	1086	1448
凝縮圧力制御 (Condenser Pressure Control)			高圧スイッチ(High Pressure Switch)
保護装置 (Control Pressure Control)			高・低圧スイッチ(Dual Pressure Switch), 逆相/相不均衡保護装置(Phase Controller), モーター及び吐出ガス過熱防止装置(Motor Protection Device), オイルフロースイッチ(Oil Flow Switch), オイルレベルスイッチ(Oil Level Switch), EOCR, 可用前(Safety Valve)-option
内臓部品(Content)			受信機(Receiver Tank), 液分離機(Accumulator), エコノマイザー(Ecomomizer), コアドライヤー(Core Drier), 液面計(Sight Glass), 中間バルブ(Bracket Valve), 圧力ゲージ(Pressure Gauge), 電子弁(Solenoid Valve)
接続配管	ガス入り口(Gas Inlet)		2-1/8" (53.98㎜)	2-1/8" (53.98㎜)	2-1/8" (53.98㎜)	2-1/8" (53.98㎜)	2-1/8" (53.98㎜)	3-1/8" (79.4㎜)	3-1/8" (79.4㎜)	3-1/8" (79.4㎜)
接続配管	液出口(Liquid Outlet)		7/8" (22.22㎜)	7/8" (22.22㎜)	7/8" (22.22㎜)	1-1/8" (28.58㎜)	1-1/8" (28.58㎜)	1-3/8" (34.92㎜)	1-3/8" (34.92㎜)	1-3/8" (34.92㎜)

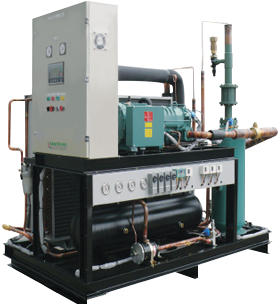

SW-TYPE (水冷式スクリュー)

製品特徴

低温冷凍用水冷式一体型コンデンシングユニット

半密閉スクリューBITZER圧縮機適用

装備

製品仕様(SPECIFICATION)


機種名 Model			SW0200L	SW0250L	SW0300L	SW0400L	SW0500L	SW0600L	SW0700L	SW0750L
呼称出力(HP/㎾)			20 (15)	25 (18.5)	30 (22)	40 (30)	50 (37)	60 (44)	70 (52)	75 (55)
法廷ネンドントン(RT)			11.88	14.23	16.7	19.76	23.29	27.29	31.29	35.52
全員	主電源(Main)		3ph 220 / 380V 60HZ
全員	制御全員(Control)		1ph 220V 60HZ
使用冷媒(Refrigerant)			R-22 (R-404A, R-507)
冷凍能力(Kcal/h) *CT : 50℃	ET℃	-20℃	41710	49278	57448	66220	78088	95718	107672	115742
		-25℃	34314	40678	47558	54782	54572	78690	89010	95976
		-30℃	27778	33110	38786	44634	52890	63812	72584	78518
		-40℃	17054	20726	24424	27864	33368	39388	45752	49708
圧縮機	形名(Type)		HSN5343-20	HSN5353-25	HSN5363-30	HSN6451-40	HSN6461-50	HSN7451-60	HSN7461-70	HSN7471-75
	機動電流(Start Electric Current)		163 / 241	159 / 275	194 / 336	236 / 395	260 / 448	337 / 567	366 / 612	442 / 738
	運転電流 (Max Electric Current) A		61	66	73	82	100	124	156	182
	土出量(CMH)		101	121	142	168	198	232	266	302
	稼動方式		Part Winding
	オイルの種類		B-1000, (B-150SH)
	オイル注入方式		自圧式給油(Differertial Pressure Feed Oil)
	容量制御範囲		100/85/55	100/80/45	100/70/40	100/75/50
凝縮器	熱交換器の形式(Heat Exchange)		Shell & Tube Type
	冷水温度		入口(In):32℃, 出口(Out):37℃
	冷却水量		12.8	15	17.4	20.1	23.7	29	32.3	34.8
保護装置 (Control Pressure Control)			逆相/相不均衡保護装置(Phase Controller), モーター及び吐出ガス過熱防止装置(Motor Protection Device), オイルフロースイッチ(Oil Flow Switch), オイルレベルスイッチ(Oil Level Switch), EOCR, 可用前(Safety Valve)-option
内臓部品(Content)			受信機(Receiver Tank), 液分離機(Accumulator), エコノマイザー(Ecomomizer)-option, コアドライヤー(Core Drier), 液面計(Sight Glass), 中間バルブ(Bracket Valve), 圧力ゲージ(Pressure Gauge), 電子弁(Solenoid Valve)
接続パイプ直径	ガス入り口 (Gas Inlet)		2-1/8" (53.98㎜)	2-1/8" (53.98㎜)	2-1/8" (53.98㎜)	2-1/8" (53.98㎜)	2-1/8" (53.98㎜)	3-1/8" (79.4㎜)	3-1/8" (79.4㎜)	3-1/8" (79.4㎜)
	液出口 (Liquid Outlet)		7/8" (22.22㎜)	7/8" (22.22㎜)	7/8" (22.22㎜)	1-1/8" (28.58㎜)	1-1/8" (28.58㎜)	1-3/8" (34.92㎜)	1-3/8" (34.92㎜)	1-3/8" (34.92㎜)
	水の入/出口		65	65	65	80	80	100	100	100

CUST-TYPE (2段水冷式スクリュー)

製品特徴

空冷式、水冷式、リモート型ユニットなど設置環境に合った最適化設計

低い蒸発温度実装(R-22:-60℃, R-404A:-65℃)

-30℃~-60℃領域一段スクリュー圧縮機に比べてエネルギー効率30%以上増大

マイコンの採用で完璧な全自動制御及び運転状態表示機能

50HP, 75HP, 100HPモデル構成

装備

製品仕様(SPECIFICATION)


機種名 Model			CUST0500TF	CUST0750TF	CUST1000TF
使用冷媒(Refrigerant)			R-22, R404A, R-507
蒸発温度(Evaporate temp)			-30 ~ -60 (R-404A : -65)
冷凍能力(Kcal/h) *CT : 45℃	ET℃	-30℃	74,562	111,284	149,640
		-40℃	49,536	72,756	97,094
		-50℃	30,530	44,032	58,136
		-60℃
法定冷凍能力(TR)			14.56	19.84	23.69
圧縮機	モデル(Model)		SRT314	SRT321	SRT324
	回転速度(RPM)		3350
	公称出力(Rated power)		37㎾	55㎾	75㎾
	公称出力(Type)		2極3相誘導電動機
	起動方式(Starting)		Y-△
全員 (Main power)			3ph 220 / 380V 60HZ
冷凍機油初期充電量 (Initional charged oil)			18ℓ	40ℓ	40ℓ
凝縮器	熱交換器の形式(Heat Exchange)		Shell & Tube
	伝熱面積(Transfer Area)		26.2 ㎡	39.3 ㎡	53.4 ㎡
	受信機容量(Receiver Tank)		52ℓ	80ℓ	105ℓ
	冷媒側内容的 (Internal Volume Refrigerant side)		148ℓ	175ℓ	324ℓ
配管サイズ	冷媒ガスの入口(Gas Inlet)		2-5/8"	4-1/8"	4-1/8"
	冷媒出口(Liquid Outlet)		1-1/8"	1-1/8"	1-1/8"
	冷却水入出口 (Cooling Water Inlet/Outlet)	凝縮器(Condenser)	80	80	100
	冷却水入出口 (Cooling Water Inlet/Outlet)	オイルクーラー(Oil Cooler)	1	1	1

CUSA-TYPE (2段空冷式スクリュー)

製品特徴

製品特徴:空冷式、水冷式、リモート型ユニットなど設置環境に合った最適化設計

低い蒸発温度実装(R-22:-60℃, R-404A:-65℃)

マルチ圧縮機の組み合わせで大容量実現可能

マイコンの採用で完璧な全自動制御及び運転状態表示機能

50HP, 75HP, 100HPモデル構成

装備

製品仕様(SPECIFICATION)


機種名 Model			CUSA0500TF	CUSA0750TF	CUSA1000TF
使用冷媒(Refrigerant)			R-22, R404A, R-507
蒸発温度(Evaporate temp)			-30 ~ -60 (R-404A : -65)
冷凍能力(Kcal/h) *CT : 45℃	ET℃	-30℃	67,252	99,502	135,192
		-40℃	44,720	65,102	87,634
		-50℃	27,606	39,474	52,546
		-60℃	16,082	22,618	30,014
法定冷凍能力(TR)			14.56	19.84	23.69
圧縮機	モデル(Model)		SRT314	SRT321	SRT324
	回転速度(RPM)		3350
	公称出力(Rated power)		37㎾	55㎾	75㎾
	公称出力(Type)		2極3相誘導電動機
	起動方式(Starting)		Y-△
全員 (Main power)			3ph 220 / 380V 60HZ
冷凍機油初期充電量 (Initional charged oil)			18ℓ	40ℓ	40ℓ
凝縮器	熱交換器の形式(Heat Exchange)		MULTI PASS CROSS PIN & TUBE
	伝熱面積(Transfer Area)		379 ㎡	695 ㎡	879 ㎡
	ファン&モーター(Fan & Motor) (Øx㎾xPxEA)		650x0.75x6x4	650x0.75x6x8	650x0.75x6x10
	風量(Air Volume) (CMM)		724	1448	1810
配管	冷媒ガス入口(Gas Inlet)		2-5/8"	4-1/8"	4-1/8"
配管	冷媒出口(Liquid Outlet)		1-1/8"	1-1/8"	1-1/8"
蒸発器	長さ(Length)		1910 ㎜	3440 ㎜	4300 ㎜
	幅(Width)		1905-05-03 ㎜	1905-05-03 ㎜	1905-05-13 ㎜
	高さ(Height)		2120 ㎜	2100 ㎜	2280 ㎜

HERMETIC SCROLL C.D.U

製品ビュー

製品仕様(SPECIFICATION)


機種名 Model		SR020M42	SR030M42	SR050M42
容量 (Capacity)	ET 0℃	5.8	8.75	14.6
	ET -5℃	4.7	7.2	11.9
	ET -10℃	3.75	5.85	9.65
全員		220V 1PH 60Hz		380V 3PH 60Hz
圧縮機		Hermetic Scrool
冷媒ガス		R22
ファン&モーター		Ø 440 x 68W x 1	Ø 482 x 120W x 1	Ø 600 x 162W x 1
風量(CMH)		2,700	2,700	3,200
圧縮機の起動 / 運転電流		61.0 / 13.6	100 / 17.9	64.0 / 10.7
配管接続		3/8" / 3/4"	3/8" / 3/4"	1/2" / 7/8"

DIMENSION

製品サイズ


機種名 Model		SR020M42	SR030M42	SR050M42
寸法(Dimensions)	Length	800	902	745
	Width	300	332	745
	Height	690	795	823
アンカー寸法(L' x W')		540 x 325	540 x 355	-

規格や仕様は品質開発によって事前に予告なく変更する場合があります。

스킵 네비게이션

製品の紹介

コンデンシングユニット

본문 다시읽기
