콘덴서 유니트

PRODUCTS

홈
> 제품소개 > 콘덴서 유니트


CONDENSER UNIT

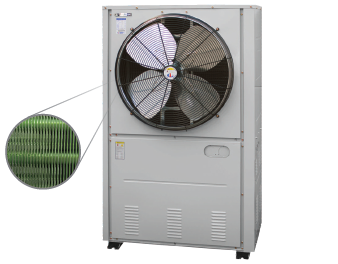

PL-TYPE / PI-TYPE

PL-TYPE 제품특징

3/8”(Ø9.52) Inner Grooved Tube & Slit Fin 사용

Pipe pitch: 22mm×25mm

저소음 저진동 설계, 유지관리가 용이한 구조, 강력한 내구성

전기아연도금강판(EGI) 사용 및 아크릴 우레탄 도색

착색(그린)핀을 사용하여 부식에 강하고, 열효율이 좋으며 외관이 미려함

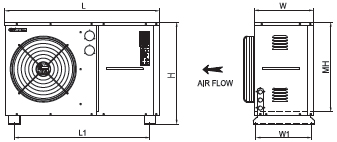

DIMENSION


PI-TYPE 제품특징

3/8”(Ø9.52) Inner Grooved Tube & Slit Fin 사용

Pipe pitch: 22mm×25mm

저소음 저진동 설계, 유지관리가 용이한 구조, 강력한 내구성

Posco 폴리에스테르 수지 칼라강판 사용 및 내식성이 강한 용융아연도금강판(GI) 사용

착색(그린)핀을 사용하여 부식에 강하고, 열효율이 좋으며 외관이 미려함

DIMENSION



제품사양(SPECIFICATION)

모델명
model		 호칭
마력
(HP)		 전열면적
Heattransfer
area(m2)		 응축열량
Condensing
capacity
(kcal/h)		 팬
Fan
(Ø×ea)		 모터
Motor		 풍량
Air
volume
(CMM)		 코일 COIL (Φ) 배관구경
Pipe caliber (Ø)		 외형치수
External size		 앵커치수
Anchor size
1Ø (W×P) 3Ø (kW×P) 입구
In let		 출구
Out let		 L W H MH L1 W1
PL-020 2 20.53 8416 400×1 118X6 0.1×6 47 7 15.88 12.7 1055 405 695 610 850 380
PL-030 3 27.37 11222 450×1 200X6 0.2×6 59 7 15.88 12.7 1055 405 695 610 850 380
PL-040 4 34.21 14027 450×1 200X6 0.2×6 59 7 15.88 12.7 1055 405 695 610 850 380
PL-050 5 41.51 17019 500×1 200X6 0.2×6 72 7 19.05 12.7 1370 510 745 660 1160 480
PI-050 5 39.50 16195 500×1 200X6 0.2×6 72 3/8" 19.05 12.7 839 395 1495 525 640 350
PI-075 7.5 56.61 23168 650×1 750X6 0.4×8 181/154 3/8" 22.22 15.88 906 556 1645 675 690 530
PI-100 10 80.05 32822 700×1 750X6 0.4×8 237/209 3/8" 28.58 19.05 1006 556 1645 675 790 530

상기 전원은 1Ø 220V 60Hz & 3Ø 220V/380V 60Hz 겸용입니다. (상기 모터 이외의 사양은 선택사양)

상기 제품 이외의 특수사양에 의한 제품은 주문사양입니다.

규격 및 사양은 품질 개발로 인하여 사전에 예고없이 변경될 수 있습니다.

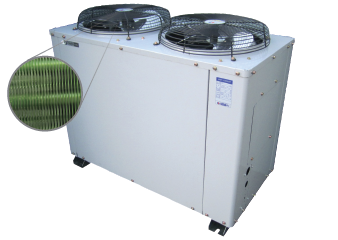

PAC-TYPE / PAU-TYPE

PAC-TYPE 제품특징

3/8”(Ø9.52) Inner Grooved Tube & Slit Fin 사용

Pipe pitch: 22mm×25mm

저소음 저진동 설계, 유지관리가 용이한 구조, 강력한 내구성

Posco 폴리에스테르 수지 칼라강판 사용 및 내식성이 강한 용융아연도금강판(GI) 사용

착색(그린)핀을 사용하여 부식에 강하고, 열효율이 좋으며 외관이 미려함

DIMENSION


PAU-TYPE 제품특징

3/8”(Ø9.52) Inner Grooved Tube & Corrugated Fin 사용

Pipe pitch: 22mm×25mm

저소음 저진동 설계, 유지관리가 용이한 구조, 강력한 내구성

Posco 폴리에스테르 수지 칼라강판 사용 및 내식성이 강한 용융아연도금강판(GI) 사용

착색(그린)핀을 사용하여 부식에 강하고, 열효율이 좋으며 외관이 미려함

DIMENSION



제품사양(SPECIFICATION)

모델명
model		 호칭
마력
(HP)		 전열면적
Heattransfer
area(m2)		 응축열량
Condensing
capacity
(kcal/h)		 팬
Fan
(Ø×ea)		 모터
Motor		 풍량
Air
volume
(CMM)		 코일 COIL (Φ) 배관구경
Pipe caliber (Ø)		 외형치수
External size		 앵커치수
Anchor size
1Ø (W×P) 3Ø (kW×P) 입구
In let		 출구
Out let		 L W H MH L1 W1
PAC-020 2 17.71 6660 350x2 100x4P 0.1x4 70 7 15.88 12.7 1117 467 824 730 980 435
PAC-030 3 22.56 10358 350x2 100x4P 0.1x4 70 7 15.88 12.7 1117 467 824 730 980 435
PAC-040 4 30.25 11793 350x2 100x4P 0.1x4 70 7 19.05 12.7 1117 467 824 730 980 435
PAU-050 5 38.84 15925 400x2 118x6 0.1x6 94 7 15.88 12.7 1064 531 794 700 920 495

상기 전원은 1Ø 220V 60Hz & 3Ø 220V/380V 60Hz 겸용입니다. (상기 모터 이외의 사양은 선택사양)

상기 제품 이외의 특수사양에 의한 제품은 주문사양입니다.

규격 및 사양은 품질 개발로 인하여 사전에 예고없이 변경될 수 있습니다.

CN-TYPE / CE-TYPE

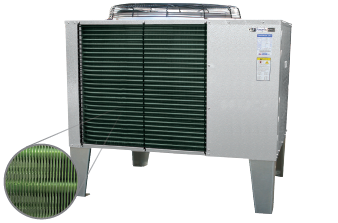

CN-TYPE 제품특징(기계실 무)

3/8”(Ø9.52) Inner Grooved Tube & Corrugated Fin 사용

Pipe pitch: 22mm×25mm

저소음 저진동 설계, 유지관리가 용이한 구조, 강력한 내구성

중량이 가벼운 알루미늄 엠보싱판 및 내식성이 강한 용융아연도금강판(GI) 사용

착색(그린)핀을 사용하여 부식에 강하고, 열효율이 좋으며 외관이 미려함

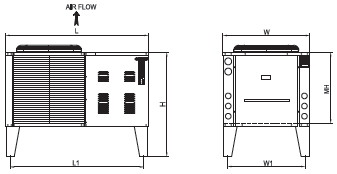

DIMENSION

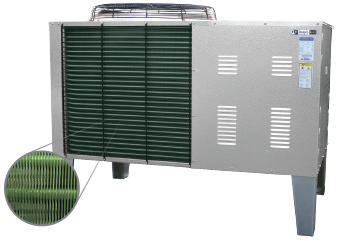

CE-TYPE 제품특징(기계실 유)

3/8”(Ø9.52) Inner Grooved Tube & Corrugated Fin 사용

Pipe pitch: 22mm×25mm

저소음 저진동 설계, 유지관리가 용이한 구조, 강력한 내구성

중량이 가벼운 알루미늄 엠보싱판 및 내식성이 강한 용융아연도금강판(GI) 사용

착색(그린)핀을 사용하여 부식에 강하고, 열효율이 좋으며 외관이 미려함

DIMENSION



제품사양(SPECIFICATION)

모델명
model		 호칭
마력
(HP)		 전열면적
Heattransfer
area(m2)		 응축열량
Condensing
capacity
(kcal/h)		 팬
Fan
(Ø×ea)		 모터
Motor		 풍량
Air
volume
(CMM)		 배관구경
Pipe caliber (Ø)		 외형치수
External size		 앵커치수
Anchor size
1Ø (W×P) 3Ø (kW×P) 입구
In let		 출구
Out let		 L W H MH L1 W1
CN030 3 23.93 9812 450×1 200X6 0.2×6 59 15.88 12.7 800 660 923 600 708 568
CN050 5 43.88 17989 550×1 500X6 0.2×8 100/133 19.05 12.7 805 755 923 600 710 660
CN075 7.5 58.95 24168 650×1 750X6 0.4×8 170/154 22.22 15.88 925 855 1023 700 834 764
CN100 10 76.45 31345 700×1 750X6 0.4×8 213/209 22.22 15.88 1060 945 1073 750 969 854
CE030 3 23.93 9812 450×1 200X6 0.2×6 59 15.88 12.7 1100 660 923 600 1008 568
CE050 5 43.88 17989 550×1 500X6 0.2×8 100/133 19.05 12.7 1225 755 923 600 1130 660
CE075 7.5 58.95 24168 650×1 750X6 0.4×8 170/154 22.22 15.88 1408 855 1023 700 1316 764
CE100 10 76.45 31345 700×1 750X6 0.4×8 213/209 22.22 15.88 1525 945 1073 750 1434 854

상기 전원은 1Ø 220V 60Hz & 3Ø 220V/380V 60Hz 겸용입니다. (상기 모터 이외의 사양은 선택사양)

상기 제품 이외의 특수사양에 의한 제품은 주문사양입니다.

규격 및 사양은 품질 개발로 인하여 사전에 예고없이 변경될 수 있습니다.

PA-TYPE

제품특징

3/8”(Ø9.52) Inner Grooved Tube &
Slit Fin 사용

Pipe pitch: 22mm×25mm

저소음 저진동 설계, 유지관리가 용이한 구조, 강력한 내구성

전기아연도금강판(EGI) 사용 및 아크릴 우레탄 도색

착색(그린)핀을 사용하여 부식에 강하고, 열효율이 좋으며 외관이 미려함

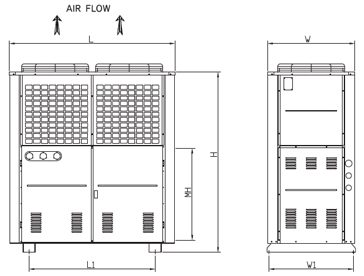

DIMENSION

제품사양(SPECIFICATION)

모델명
model		 호칭
마력
(HP)		 전열면적
Heattransfer
area(m2)		 응축열량
Condensing
capacity
(kcal/h)		 팬
Fan
(Ø×ea)		 모터
Motor		 풍량
Air
volume
(CMM)		 배관구경
Pipe caliber (Ø)		 외형치수
External size		 앵커치수
Anchor size
3Ø (kW×P) 입구
In let		 출구
Out let		 L W H MH L1 W1
PA030 3 25.00 3HP 400×2 0.1×6 94 19.05 12.70 1150 610 1460 720 780 580
PA050 5 37.49 5HP 400×2 0.1×6 94 19.05 15.88 1150 610 1460 720 780 580
PA075 7.5 50.97 20897 500×2 0.2×6 144 22.22 15.88 1400 690 1500 720 1000 660
PA100 10 76.45 31345 500×2 0.2×6 144 28.58 19.05 1400 690 1500 720 1000 660
PA120 12 101.94 41794 500×2 0.2×6 144 28.58 19.05 1400 690 1500 720 1000 660
PA150 15 110.09 45137 600×2 0.4×6 236 34.92 22.22 1630 860 1735 900 1240 830
PA200 20 145.19 59529 650×2 0.75×6 341 34.92 22.22 1810 890 1870 900 1400 860
PA250 25 188.94 77464 600×3 0.4×6 354 41.28 28.58 2280 890 1880 900 1860 860
PA300 30 215.93 88530 650×3 0.75×6 511 41.28 28.58 2280 890 1980 900 1860 860
PA400 40 307.76 126181 750×3 0.75×8 675 41.28 28.58 2770 1040 1990 1005 2340 1010
PA500 50 384.70 157726 700×4 0.4×8 840 53.98 28.58 3390 1040 1990 1005 2960 1010
PA600 60 480.87 197158 700×4 0.4×8 840 53.98 28.58 3390 1040 1990 1005 2960 1010

상기 전원은 3Ø 220V/380V 60Hz 겸용입니다. (상기 모터 이외의 사양은 선택사양)

상기 제품 이외의 특수사양에 의한 제품은 주문사양입니다.

규격 및 사양은 품질 개발로 인하여 사전에 예고없이 변경될 수 있습니다.

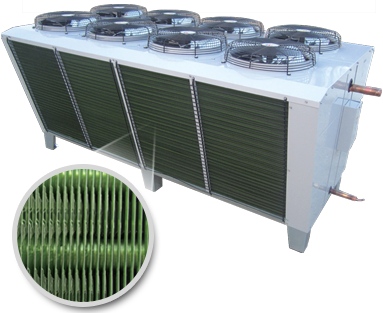

PW-TYPE

제품특징

3/8”(Ø9.52) Inner Grooved Tube &
Slit Fin 사용

Pipe pitch: 22mm×25mm

저소음 저진동 설계, 유지관리가 용이한 구조, 강력한 내구성

전기아연도금강판(EGI) 사용 및 아크릴 우레탄 도색

대용량 일체형 콘덴싱유니트 제작용 콘덴서

콘덴서 코일에 W타입을 적용한 콤팩트 설계

착색(그린)핀을 사용하여 부식에 강하고, 열효율이 좋으며 외관이 미려함

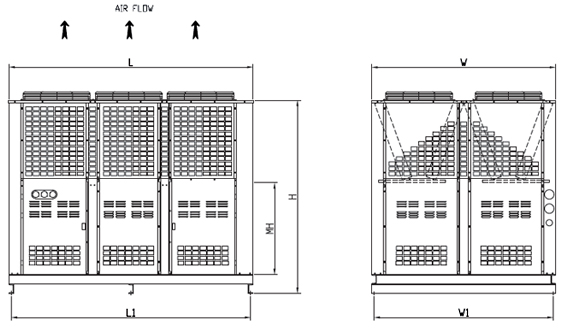

DIMENSION

제품사양(SPECIFICATION)

모델명
model		 호칭
마력
(HP)		 전열면적
Heattransfer
area(m2)		 응축열량
Condensing
capacity
(kcal/h)		 팬
Fan
(Ø×ea)		 모터
Motor		 풍량
Air
volume
(CMM)		 배관구경
Pipe caliber (Ø)		 외형치수
External size		 앵커치수
Anchor size
3Ø (kW×P) 입구
In let		 출구
Out let		 L W H MH L1 W1
PW500 50 379.1 155431 650x4 0.2x8 472 53.98 28.58 2150 1950 2050 970 2110 1900
PW600 60 469.3 192413 650x6 0.4x8 924 53.98 34.92 2590 1950 2050 970 2540 1900
PW700 70 586.6 240506 650x6 0.4x8 924 66.68 34.92 2615 2050 2010 970 2565 2000
PW800 80 685.9 281219 650x8 0.4x8 1232 66.68 34.92 3475 2050 2100 970 3425 2000
PW1000 100 860.8 352928 650x8 0.4x8 1680 66.68 34.92 3475 2150 2050 970 3425 2000

상기 전원은 3Ø 220V/380V 60Hz 겸용입니다. (상기 모터 이외의 사양은 선택사양)

상기 제품 이외의 특수사양에 의한 제품은 주문사양입니다.

규격 및 사양은 품질 개발로 인하여 사전에 예고없이 변경될 수 있습니다.

V-TYPE

제품특징

3/8”(Ø9.52) Inner Grooved Tube &
Slit Fin 사용

Pipe pitch: 22mm×25mm

저소음 저진동 설계, 유지관리가 용이한 구조, 강력한 내구성

전기아연도금강판(EGI) 사용 및 아크릴 우레탄 도색

착색(그린)핀을 사용하여 부식에 강하고, 열효율이 좋으며 외관이 미려함

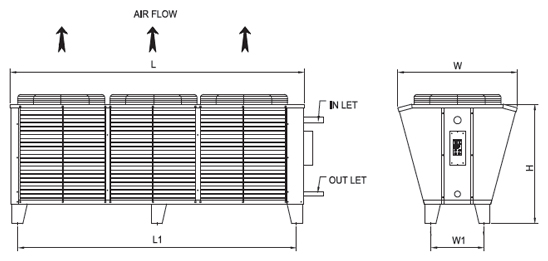

DIMENSION

제품사양(SPECIFICATION)

모델명
model		 호칭
마력
(HP)		 전열면적
Heattransfer
area(m2)		 응축열량
Condensing
capacity
(kcal/h)		 팬
Fan
(Ø×ea)		 모터
Motor		 풍량
Air
volume
(CMM)		 배관구경
Pipe caliber (Ø)		 외형치수
External size		 앵커치수
Anchor size
3Ø (kW×P) 입구
In let		 출구
Out let		 L W H L1 W1
V050 5 37.23 5HP 550×1 0.4×6 100 19.05 12.70 896 849 810 780 400
V075 7.5 50.97 20897 500×2 0.2×6 144 22.22 15.88 1346 800 715 1350 400
V100 10 76.45 31345 500×2 0.2×6 144 28.58 19.05 1346 800 715 1350 400
V150 15 110.09 45137 600×2 0.4×6 236 34.92 22.22 1576 900 810 1460 440
V200 20 145.19 59529 650×2 0.75×6 341 34.92 22.22 1756 943 910 1640 440
V250 25 188.94 77464 600x3 0.4×6 354 41.28 28.58 2226 904 910 2110 400
V300 30 215.93 88513 650x3 0.75×6 511 41.28 28.58 2286 955 1005 2170 400
V400 40 307.76 126181 750x3 0.75×8 675 41.28 28.58 2706 1116 915 2590 610
V500 50 384.70 157726 700x4 0.4×8 840 53.98 28.58 3297 1082 915 3180 550
V600 60 480.87 197158 700x4 0.4×8 840 53.98 28.58 3297 1082 915 3180 550

상기 전원은 3Ø 220V/380V 60Hz 겸용입니다. (상기 모터 이외의 사양은 선택사양)

상기 제품 이외의 특수사양에 의한 제품은 주문사양입니다.

규격 및 사양은 품질 개발로 인하여 사전에 예고없이 변경될 수 있습니다.

VW-TYPE

(저소음형)

제품특징

3/8”(Ø9.52) Inner Grooved Tube &
Slit Fin 사용

Pipe pitch: 22mm×25mm

저소음 저진동 설계, 유지관리가 용이한 구조, 강력한 내구성

전기아연도금강판(EGI) 사용 및 아크릴 우레탄 도색

착색(그린)핀을 사용하여 부식에 강하고, 열효율이 좋으며 외관이 미려함





DIMENSION

제품사양(SPECIFICATION)

모델명
model		 호칭
마력
(HP)		 전열면적
Heattransfer area(m2)		 응축열량
Condensing capacity(kcal/h)		 팬
Fan
(Ø×ea)		 모터
Motor		 풍량
Air
volume (CMM)		 배관구경
Pipe caliber (Ø)		 외형치수
External size		 앵커치수
Anchor size
3Ø (kW×P) 입구
In let		 출구
Out let		 L W H L1 W1
VW100 10 76.45 31345 400x4 0.1x6 188 28.58 19.05 1346 1215 715 1230 820
VW150 15 110.09 45137 400x6 0.1x6 282 34.92 22.22 1606 1215 810 1490 770
VW200 20 145.19 59529 400x6 0.1x6 282 34.92 22.22 1750 1215 910 1640 720
VW250 25 188.94 77464 400x8 0.1x6 376 41.28 28.58 2220 1215 910 2110 720
VW300 30 215.93 88513 400x8 0.1x6 376 41.28 28.58 2220 1215 1005 2110 670
VW400 40 307.76 126181 400x10 0.1x6 470 41.28 28.58 2710 1230 915 2590 760
VW500 50 384.70 157726 400x12 0.1x6 564 53.98 28.58 3296 1260 915 3180 760
VW600 60 480.87 197158 400X12 0.1X6 564 53.98 28.58 3296 1082 915 3180 760

상기 전원은 3Ø 220V/380V 60Hz 겸용입니다. (상기 모터 이외의 사양은 선택사양)

상기 제품 이외의 특수사양에 의한 제품은 주문사양입니다.

규격 및 사양은 품질 개발로 인하여 사전에 예고없이 변경될 수 있습니다.

H-TYPE

제품특징

3/8”(Ø9.52) Inner Grooved Tube &
Slit Fin 사용

Pipe pitch: 22mm×25mm

저소음 저진동 설계, 유지관리가 용이한 구조, 강력한 내구성

전기아연도금강판(EGI) 사용 및 아크릴 우레탄 도색

착색(그린)핀을 사용하여 부식에 강하고, 열효율이 좋으며 외관이 미려함





DIMENSION

제품사양(SPECIFICATION)

모델명
model		 호칭
마력
(HP)		 전열면적
Heattransfer area(m2)		 응축열량
Condensing capacity(kcal/h)		 팬
Fan
(Ø×ea)		 모터
Motor		 풍량
Air
volume (CMM)		 배관구경
Pipe caliber (Ø)		 외형치수
External size		 앵커치수
Anchor size
3Ø (kW×P) 입구
In let		 출구
Out let		 L W H L1 W1
H050 5 37.23 5HP 550×1 0.4×6 100 19.05 12.70 896 810 805 780 690
H075 7.5 50.97 20897 500×2 0.2×6 144 22.22 15.88 1346 760 705 1230 640
H100 10 76.45 31345 500×2 0.2×6 144 28.58 19.05 1346 805 705 1230 680
H150 15 110.09 45137 600×2 0.4×6 236 34.92 22.22 1575 906 805 1450 780
H200 20 145.19 59529 650×2 0.75×6 341 34.92 22.22 1756 950 905 1640 830
H250 25 188.94 77464 600x3 0.4×6 354 41.28 28.58 2226 900 905 2110 780
H300 30 215.93 88530 650x3 0.75×6 511 41.28 28.58 2286 950 905 2170 830
H400 40 307.76 126181 750x3 0.75×8 675 41.28 28.58 2705 1100 905 2590 980
H500 50 384.70 157726 700x4 0.4×8 840 53.98 28.58 3297 1050 905 3180 930
H600 60 480.87 197157 700x4 0.4×8 840 53.98 28.58 3297 1050 905 3180 930

상기 전원은 3Ø 220V/380V 60Hz 겸용입니다. (상기 모터 이외의 사양은 선택사양)

상기 제품 이외의 특수사양에 의한 제품은 주문사양입니다.

규격 및 사양은 품질 개발로 인하여 사전에 예고없이 변경될 수 있습니다.
