콘덴싱 유니트
PRODUCTS
CONDENSING UNIT
저온용 일체형 콘덴싱 유니트
반밀폐 왕복동 BITZER 압축기 적용
| 기종명 Model |
PA0030L |
PA0050L |
PA0075L |
PA0100L |
PA0150L |
PA0200L |
PA0250L |
PA0300L |
PA0400L |
| 호칭출력(HP) |
3HP
(2.2㎾) |
5HP
(3.7㎾) |
7.5HP
(5.5㎾) |
10HP
(7.5㎾) |
15HP
(11㎾) |
20HP
(15㎾) |
25HP
(18.5㎾) |
30HP
(22㎾) |
40HP
(30㎾) |
| 전원 |
주전원(Main) |
3ph 220 / 380V 60HZ |
| 제어전원(Control) |
1ph 220V 60HZ |
| 사용냉매(Refrigerant) |
R-22 |
냉동능력(Kcal/h)
*CT : 45℃ |
ET℃ |
-10℃ |
8,627 |
13,180 |
21,090 |
23,972 |
37,402 |
44,383 |
57,060 |
65,840 |
79,507 |
| -20℃ |
5,382 |
8,327 |
13,055 |
14,606 |
23,460 |
28,273 |
36,078 |
41,728 |
50,626 |
| -30℃ |
3.035 |
4,806 |
7,684 |
8,912 |
13,094 |
15,229 |
19,634 |
22,844 |
27,724 |
| -35℃ |
2,138 |
3,455 |
5,446 |
6,310 |
9,130 |
10,647 |
13,692 |
15,969 |
19,584 |
| 압축기 |
형명(Type) |
4FES-3 |
4FES-5 |
4FES-9 |
4FES-12 |
4FES-18 |
4FES-23 |
4FES-28 |
4FES-34 |
4FES-44 |
| 기동전류(Start Electric Current) |
97.3 / 56.2 |
136.8 / 79.0 |
171.0 / 103.0 |
208.0 / 126.0 |
333.0 / 201.0 |
333.0 / 201.0 |
491.0 / 296.0 |
491.0 / 296.0 |
851.0 / 513.0 |
| 운전전류(Operating Electric Current) |
20.0 / 12.1 |
30.5 / 18.4 |
41.9 / 25.3 |
47.8 / 28.8 |
77.3 / 46.6 |
92.4 / 55.7 |
112.0 / 67.6 |
137.9 / 83.2 |
175.2 / 105.7 |
| 토출량(CMH) |
21.78 |
32.39 |
49.88 |
58.53 |
88.83 |
101.98 |
133.4 |
153 |
183 |
| 냉동기유(Oil) |
종류(Form) |
SUNSO 3GS |
| 봉입량(Volume) |
2 |
2 |
2.6 |
2.6 |
4 |
4.5 |
4.8 |
4.75 |
4.75 |
| 냉각방식(Cooling Type) |
냉매 맹각(Refrigerant Cooling) |
크랑크케이스히타
(Crankcase Heater) |
120 |
140 |
| 응축기 |
열교환기형식(Heat Exchange) |
FIN & TUBE |
| 송풍기 |
팬경(Fan) |
Ø 400 |
Ø 400 |
Ø 500 |
Ø 500 |
Ø 600 |
Ø 630 |
Ø 600 |
Ø 630 |
Ø 600 |
| 출력(W) |
0.1㎾ x 6PX
2EA |
0.1㎾ x 6PX
2EA |
0.2㎾ x 6PX
2EA |
0.2㎾ x 6PX
2EA |
0.4㎾ x 6PX
2EA |
0.75㎾ x 6PX
2EA |
0.4㎾ x 6PX
3EA |
0.75㎾ x 6PX
3EA |
0.4㎾ x 6PX
4EA |
| 풍량(Air Volume) |
98 |
98 |
168 |
168 |
296 |
362 |
444 |
543 |
592 |
| 수액기 |
용량(ℓ) (Volume) |
3.4ℓ |
6.5ℓ |
8.7ℓ |
14.8ℓ |
26ℓ |
39ℓ |
49ℓ |
49ℓ |
65ℓ |
가용전
(Pusible Plug) |
Ø4.5 (72℃) |
Ø5.2 (72℃) |
Ø8.5 (72℃) |
| 응축압력제어(Condenser Pressure Control) |
고압스위치(High Pressure Switch) |
| 보호장치(Control Pressure Control) |
고·저압 스위치(Dual Pressure Switch) / 압축기 과열방지기(Compressor anti Overhead),
안전밸브(Safety Valve)-option,
|
| 내장부품(Content) |
후렉시블(고·저(Flexible Tube)), 소음기(Muffler), 유분리기(Oil seperator), 수액기(Receiver Tank),
필터드라이어(Filter Drier), 액면계(Sight Glass), 전자밸브(Solenoid Valve), 중간밸브(Bracket Valve),
압력게이지(Pressure Gauge), 액분리기(Accumulator), CiC Countrol System(option)
|
| 접속배관 |
가스입구(Gas Inlet) |
7/8"
(22.22㎜) |
7/8"
(22.22㎜) |
1-1/8"
(28.58㎜) |
1-1/8"
(28.58㎜) |
1-3/8"
(34.92㎜) |
1-5/8"
(41.28㎜) |
2-1/8"
(53.98㎜) |
2-1/8"
(53.98㎜) |
2-1/8"
(53.98㎜) |
| 액출구(Liquid Outlet) |
3/8"
(9.52㎜) |
1/2"
(12.7㎜) |
1/2"
(12.7㎜) |
5/8"
(15.88㎜) |
3/4"
(19.05㎜) |
3/4"
(19.05㎜) |
7/8"
(22.22㎜) |
7/8"
(22.22㎜) |
1-1/8"
(28.58㎜) |

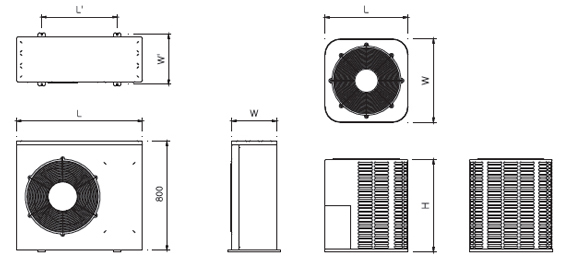

| 외형치수 |
L(길이) |
1,180 |
1,320 |
1,550 |
1,550 |
1,641 |
1,840 |
2,325 |
2,325 |
2,885 |
| W(폭) |
600 |
680 |
720 |
720 |
830 |
903 |
903 |
903 |
1,018 |
| H(높이) |
1,440 |
1,450 |
1,409 |
1,460 |
1,751 |
1,801 |
1,901 |
1,901 |
2,106 |
| 앙카치수(L' x W') |
1016x625 |
1050x708 |
1233x747 |
1233x747 |
1324x855 |
1530x930 |
2002x930 |
2002x930 |
2562x1045 |
| 무게 Weight (kg) |
250 |
280 |
390 |
410 |
530 |
600 |
780 |
820 |
1100 |
중온용 일체형 콘덴싱 유니트
반밀폐 왕복동 BITZER 압축기 적용
| 기종명 Model |
PA0030M |
PA0050M |
PA0075M |
PA0100M |
PA0150M |
PA0200M |
PA0250M |
PA0300M |
PA0400M |
PA0500M |
| 호칭출력(HP) |
3HP
(2.2㎾) |
5HP
(3.7㎾) |
7.5HP
(5.5㎾) |
10HP
(7.5㎾) |
15HP
(11㎾) |
20HP
(15㎾) |
25HP
(18.5㎾) |
30HP
(22㎾) |
40HP
(30㎾) |
50HP
(37㎾) |
| 전원 |
주전원(Main) |
3ph 220 / 380V 60HZ |
| 제어전원(Control) |
1ph 220V 60HZ |
| 사용냉매(Refrigerant) |
R-22 |
냉동능력(Kcal/h)
*CT : 45℃ |
ET℃ |
+5℃ |
11,867 |
15,700 |
23,727 |
31,971 |
44,312 |
42,064 |
69,115 |
79,993 |
119,014 |
143,109 |
| -10℃ |
6,608 |
8,627 |
13,180 |
17,385 |
23,927 |
28,416 |
38,074 |
44,298 |
65,562 |
79,136 |
| -20℃ |
4,176 |
5,382 |
8,327 |
10,661 |
14,606 |
17,504 |
23,714 |
27,767 |
40,834 |
49,518 |
| -25℃ |
3,215 |
4,109 |
6,419 |
8,012 |
10,921 |
13,202 |
18,038 |
21,227 |
31,060 |
37,802 |
| 압축기 |
형명(Type) |
2DES-3 |
4FES-5 |
4DES-7 |
4VES-10 |
4PES-15 |
4NES2-20 |
4HE-25 |
4GE-30 |
6GE-40 |
6FE-50 |
| 기동전류(Start Electric Current) |
81.4 / 47.0 |
136.8 / 79.0 |
181.2 / 104.6 |
208.0 / 126.0 |
278.0 / 168.0 |
333.0 / 201.0 |
444.0 / 268.0 |
491.0 / 296.0 |
762.0 / 460.0 |
851.0 / 513.0 |
| 운전전류(Operating Electric Current) |
18.1 / 10.9 |
22.7 / 13.7 |
34.7 / 21.0 |
41.9 / 25.3 |
59.4 / 35.8 |
69.9 / 42.2 |
92.6 / 55.9 |
107.8 / 65.0 |
155.6 / 93.8 |
202.5 / 122.2 |
| 토출량(CMH) |
16.2 |
21.78 |
32.39 |
41.92 |
58.53 |
67.89 |
88.83 |
101.98 |
153 |
183.07 |
| 냉동기유(Oil) |
종류(Form) |
SUNSO 3GS |
| 봉입량(Volume) |
1.5 |
2 |
2 |
2.6 |
2.6 |
2.6 |
4.5 |
4.5 |
4.75 |
4.75 |
| 냉각방식(Cooling Type) |
냉매 맹각(Refrigerant Cooling) |
크랑크케이스히타
(Crankcase Heater) |
120 |
140 |
| 응축기 |
열교환기형식(Heat Exchange) |
FIN & TUBE |
| 송풍기 |
팬경(Fan) |
Ø 400 |
Ø 400 |
Ø 500 |
Ø 500 |
Ø 600 |
Ø 630 |
Ø 600 |
Ø 630 |
Ø 600 |
Ø 630 |
| 출력(W) |
0.1㎾ x 6PX
2EA |
0.1㎾ x 6PX
2EA |
0.2㎾ x 6PX
2EA |
0.2㎾ x 6PX
2EA |
0.4㎾ x 6PX
2EA |
0.75㎾ x 6PX
2EA |
0.4㎾ x 6PX
3EA |
0.75㎾ x 6PX
3EA |
0.4㎾ x 6PX
4EA |
0.75㎾ x 6PX
4EA |
| 풍량(Air Volume) |
98 |
98 |
168 |
168 |
296 |
362 |
444 |
543 |
592 |
724 |
| 수액기 |
용량(ℓ) (Volume) |
3.4ℓ |
6.5ℓ |
8.7ℓ |
14.8ℓ |
26ℓ |
39ℓ |
49ℓ |
49ℓ |
65ℓ |
94ℓ |
가용전
(Pusible Plug) |
Ø4.5 (72℃) |
Ø5.2 (72℃) |
Ø8.5 (72℃) |
| 응축압력제어(Condenser Pressure Control) |
고압스위치(High Pressure Switch) |
| 보호장치(Control Pressure Control) |
고·저압 스위치(Dual Pressure Switch) / 압축기 과열방지기(Compressor anti Overhead),
안전밸브(Safety Valve)-option
|
| 내장부품(Content) |
후렉시블(고·저(Flexible Tube)), 소음기(Muffler), 유분리기(Oil seperator), 수액기(Receiver Tank),
필터드라이어(Filter Drier), 액면계(Sight Glass), 전자밸브(Solenoid Valve), 중간밸브(Bracket Valve),
압력게이지(Pressure Gauge), 액분리기(Accumulator)
|
| 접속배관 |
가스입구(Gas Inlet) |
7/8"
(22.22㎜) |
7/8"
(22.22㎜) |
1-1/8"
(28.58㎜) |
1-1/8"
(28.58㎜) |
1-3/8"
(34.92㎜) |
1-5/8"
(41.28㎜) |
2-1/8"
(53.98㎜) |
2-1/8"
(53.98㎜) |
2-1/8"
(53.98㎜) |
2-1/8"
(53.98㎜) |
| 액출구(Liquid Outlet) |
3/8"
(9.52㎜) |
1/2"
(12.7㎜) |
1/2"
(12.7㎜) |
5/8"
(15.88㎜) |
3/4"
(19.05㎜) |
3/4"
(19.05㎜) |
7/8"
(22.22㎜) |
7/8"
(22.22㎜) |
1-1/8"
(28.58㎜) |
1-1/8"
(28.58㎜) |
| 외형치수 |
L(길이) |
1,180 |
1,320 |
1,550 |
1,550 |
1,641 |
1,840 |
2,325 |
2,325 |
2,885 |
3,180 |
| W(폭) |
600 |
680 |
720 |
720 |
830 |
903 |
903 |
903 |
1,018 |
1,018 |
| H(높이) |
1,440 |
1,450 |
1,409 |
1,460 |
1,751 |
1,801 |
1,901 |
2,106 |
2,161 |
| 앙카치수(L' x W') |
1016 x 625 |
1050 x 708 |
1233 x 747 |
1233 x 747 |
1324 x 855 |
1530 x 930 |
2002 x 930 |
2002 x 930 |
2562 x 1045 |
2858 x 1045 |
| 무게 Weight (kg) |
250 |
280 |
390 |
410 |
530 |
600 |
780 |
820 |
1100 |
1400 |
급속동결용 일체형 콘덴싱 유니트
2단 반밀폐 왕복동 BITZER 압축기 적용
| 기종명 Model |
PA0050F |
PA0075F |
PA0100F |
PA0150F |
PA0200F |
PA0250F |
PA0300F |
| 호칭출력(HP) |
5HP (3.7㎾) |
7.5HP (5.5㎾) |
10HP (7.5㎾) |
15HP (11㎾) |
20HP (15㎾) |
25HP (18.5㎾) |
30HP (22㎾) |
| 전원 |
주전원(Main) |
3ph 220 / 380V 60HZ |
| 제어전원(Control) |
1ph 220V 60HZ |
| 사용냉매(Refrigerant) |
R-22 |
냉동능력(Kcal/h)
*CT : 45℃ |
ET℃ |
-20℃ |
9,505 |
13,610 |
20,562 |
30,128 |
34,920 |
40,091 |
47,967 |
| -25℃ |
7,879 |
11,320 |
17,103 |
25,229 |
29,242 |
33,573 |
40,168 |
| -30℃ |
6,443 |
9,823 |
14,025 |
20,864 |
24,182 |
27,763 |
33,218 |
| -40℃ |
4,092 |
5,887 |
8,893 |
13,454 |
15,594 |
17,903 |
21,421 |
| 압축기 |
형명(Type) |
S4T-5.2 |
S4N-8.2 |
S4G-12.2 |
S6J-16.2 |
S6H-20.2 |
S6G-25.2 |
S6F-30.2 |
| 기동전류(Start Electric Current) |
156.0 / 87.0 |
185.5 / 103.0 |
285.0 / 159.0 |
302.0 / 168.0 |
361.5 / 201.0 |
442.0 / 245.5 |
503.5 / 280.0 |
| 운전전류(Operating Electric Current) |
32.0 / 18.0 |
39.0 / 22.0 |
55.0 / 30.5 |
65.5 / 39.0 |
74.0 / 44.0 |
91.0 / 54.5 |
108.0 / 64.5 |
| 토출량(CMH) |
17.11 |
24.30 |
36.67 |
44.51 |
51.64 |
59.21 |
70.71 |
| 냉동기유(Oil) |
종류(Form) |
- |
| 봉입량(Volume) |
3 |
3 |
4.5 |
4.75 |
4.75 |
4.75 |
4.75 |
| 냉각방식(Cooling Type) |
- |
크랑크케이스히타
(Crankcase Heater) |
100 |
140 |
| 응축기 |
열교환기형식(Heat Exchange) |
FIN & TUBE |
| 송풍기 |
팬경(Fan) |
Ø 400 |
Ø 500 |
Ø 500 |
Ø 600 |
Ø 630 |
Ø 600 |
Ø 630 |
| 출력(W) |
0.1㎾ x 6PX
2EA |
0.2㎾ x 6PX
2EA |
0.2㎾ x 6PX
2EA |
0.4㎾ x 6PX
2EA |
0.75㎾ x 6PX
2EA |
0.4㎾ x 6PX
3EA |
0.75㎾ x 6PX
3EA |
| 풍량(Air Volume) |
98 |
168 |
168 |
296 |
362 |
444 |
543 |
| 수액기 |
용량(ℓ) (Volume) |
6.5ℓ |
8.7ℓ |
14.8ℓ |
26ℓ |
39ℓ |
49ℓ |
49ℓ |
가용전
(Pusible Plug) |
Ø4.5 (72℃) |
Ø5.2 (72℃) |
| 응축압력제어(Condenser Pressure Control) |
고압스위치(High Pressure Switch) |
| 보호장치(Control Pressure Control) |
고·저압 스위치(Dual Pressure Switch) / 압축기 과열방지기(Compressor anti Overhead)
|
| 내장부품(Content) |
후렉시블(고·저(Flexible Tube)), 소음기(Muffler), 유분리기(Oil seperator), 수액기(Receiver Tank), 필터드라이어(Filter Drier),
중간냉각기(Sub Cooler), 액면계(Sight Glass), 전자밸브(Solenoid Valve), 중간밸브(Bracket Valve), 압력게이지(Pressure Gauge),
액분리기(Accumulator), CiC Countrol System(option)
|
| 접속배관 |
가스입구(Gas Inlet) |
1-1/8"
(28.58㎜) |
1-1/8"
(28.58㎜) |
1-3/8"
(34.92㎜) |
1-5/8"
(41.28㎜) |
1-5/8"
(41.28㎜) |
1-5/8"
(41.28㎜) |
1-5/8"
(41.28㎜) |
| 액출구(Liquid Outlet) |
1/2"
(12.7㎜) |
5/8"
(15.88㎜) |
5/8"
(15.88㎜) |
7/8"
(22.22㎜) |
7/8"
(22.22㎜) |
7/8"
(22.22㎜) |
7/8"
(22.22㎜) |
| 외형치수 |
L(길이) |
1,320 |
1,550 |
1,550 |
1,641 |
1,840 |
2,325 |
2,325 |
| W(폭) |
680 |
720 |
720 |
830 |
903 |
903 |
903 |
| H(높이) |
1,450 |
1,409 |
1,460 |
1,751 |
1,801 |
1,901 |
1,901 |
| 앙카치수(L' x W') |
1050 x 708 |
1233 x 747 |
1233 x 747 |
1324 x 855 |
1530 x 930 |
2002 x 930 |
2002 x 930 |
| 무게 Weight (kg) |
280 |
390 |
410 |
530 |
600 |
780 |
820 |

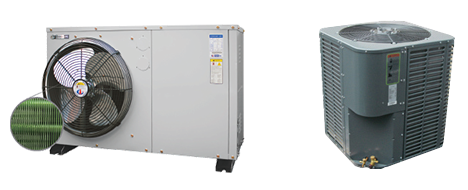

공조용 및 냉장 창고용 일체형 콘덴싱 유니트
밀폐 왕복동 압축기 적용
| 기종명 Model |
SY-CY0030H |
SY-CY0050H |
SY-CY0075H |
SY-CY0100H |
| 호칭출력(HP) |
3HP (2.2㎾) |
5HP (3.75㎾) |
7.5HP (5.5㎾) |
10HP (7.5㎾) |
| 전원 |
주전원(Main) |
3ph 220 / 380V 60HZ |
| 제어전원(Control) |
1ph 220V 60HZ |
| 사용냉매(Refrigerant) |
R-22 |
냉동능력(Kcal/h)
*CT : 50℃ |
ET℃ |
+5℃ |
7,522 |
14,774 |
19,396 |
21,980 |
| 0℃ |
6,168 |
11,874 |
15,715 |
17,543 |
| -5℃ |
4,560 |
9,380 |
12,535 |
13,755 |
| -10℃ |
3,884 |
7,248 |
9,808 |
10,547 |
| 압축기 |
형명(Type) |
MT36 |
MT64 |
MT81 |
MT100 |
| 기동전류(Start Electric Current) |
75 / 33 |
128 / 63 |
155 / 69 |
157 / 79 |
| 운전전류(Operating Electric Current) |
12 / 6 |
19.5 / 10 |
33.6 / 16.4 |
28.5 / 14 |
| 토출량(CMH) |
12.7 |
22.6 |
28.5 |
35.9 |
| 냉동기유(Oil) |
종류(Form) |
SUNSO 4GS / MOBILE E155 |
| 봉입량(Volume) |
1.8L |
3.9L |
3.9L |
8L |
| 냉각방식(Cooling Type) |
냉매 맹각(Refrigerant Cooling) |
크랑크케이스히타
(Crankcase Heater) |
35W |
| 응축기 |
열교환기형식(Heat Exchange) |
FIN & TUBE |
| 송풍기 |
팬경(Fan) |
Ø 450 |
Ø 550 |
Ø 630 |
Ø 700 |
| 출력(W) |
0.1㎾ x 6PX
2EA |
| 풍량(Air Volume) |
72 CMM |
109 CMM |
181 CMM |
236 CMM |
| 수액기 |
용량(ℓ) (Volume) |
3.4ℓ |
6.5ℓ |
8.7ℓ |
14.8ℓ |
가용전
(Pusible Plug) |
Ø4.5 (72℃) |
Ø5.2 (72℃) |
| 응축압력제어(Condenser Pressure Control) |
고압스위치(High Pressure Switch) |
| 보호장치(Control Pressure Control) |
고·저압 스위치(Dual Pressure Switch) / 압축기 과열방지기(Compressor anti Overhead)
|
| 내장부품(Content) |
필터드라이어(Filter Drier), 수액기(Receiver Tank), 액면계(Sight Glass), 액분리기(Accumulator),
중간밸브(Bracket Valve), 저압필터(Suction Strainer), 압력게이지(고압, 저압(High, Low Gauge)),
후렉시블(고·저(Flexible Tube)), 소음기(Muffler), 유분리기(Oil seperator),
전자밸브(Solenoid Valve)
|
| 접속배관 |
가스입구(Gas Inlet) |
5/8"
(15.88㎜) |
7/8"
(22.22㎜) |
1-1/8"
(28.58㎜) |
1-3/8"
(34.92㎜) |
| 액출구(Liquid Outlet) |
3/8"
(9.52㎜) |
1/2"
(12.7㎜) |
5/8"
(15.88㎜) |
5/8"
(15.88㎜) |
| 외형치수 |
L(길이) |
1,050 |
1,205 |
1,320 |
1,500 |
| W(폭) |
665 |
765 |
865 |
1,000 |
| H(높이) |
779 |
880 |
1,033 |
1,083 |
| 앙카치수(L' x W') |
949 x 563 |
1104 x 663 |
1218 x 763 |
1399 x 898 |
| 무게 Weight (kg) |
- |
- |
- |
- |

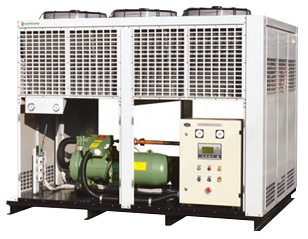

공조용 및 냉장용 공냉식 일체형 콘덴싱 유니트
반밀폐 스크류 BITZER 압축기 적용
| 기종명 Model |
SPA0500M |
SPA0600M |
SPA0700M |
SPA0800M |
SPA0900M |
| 호칭출력(HP) |
50HP / 37㎾ |
60HP / 44㎾ |
70HP / 52㎾ |
80HP / 60㎾ |
90HP / 66㎾ |
| 법정냉동톤(RT) |
19.41 |
24.12 |
28 |
32.23 |
36.58 |
| 전원 |
주전원(Main) |
3ph 220 / 380V 60HZ (Part Winding) |
| 제어전원(Control) |
1ph 220V 60HZ |
| 사용냉매(Refrigerant) |
R-22 |
냉동능력(Kcal/h)
*CT : 45℃ |
ET℃ |
+5℃ |
116,358 |
147,404 |
169,162 |
197,800 |
228,760 |
| 0℃ |
96,062 |
122,636 |
138,288 |
163,142 |
190,920 |
| -5℃ |
77,830 |
100,276 |
110,854 |
132,354 |
156,004 |
| -10℃ |
61,490 |
80,066 |
86,602 |
104,576 |
124,700 |
| 압축기 |
형명(Type) |
CSH6553-50-35P |
CSH6563-60-35P |
CSH7553-70-35P |
CSH7563-80-35P |
CSH7573-90-35P |
기동전류
(Start Electric Current) |
256 / 498 |
326 / 615 |
366 / 612 |
442 / 738 |
534 / 866 |
운전전류
(Operating Electric Current) |
105 |
131 |
155 |
175 |
197 |
| 토출량(CMH) |
165 |
205 |
238 |
274 |
311 |
| 냉동기유(Oil) |
종류(Form) |
B-320SH |
| 용량제어(%) |
100 / 75 / 50 / 25 (4-STEP) OR 100++25 (STEPLESS) |
| 응축기 |
열교환기형식
(Heat Exchange) |
FIN & TUBE |
| 송풍기 |
팬경(Fan) |
Ø 630 |
Ø 630 |
Ø 630 |
Ø 630 |
Ø 630 |
| 출력(W) |
0.75㎾ x 6PX
4EA |
0.75㎾ x 6PX
6EA |
0.75㎾ x 6PX
6EA |
0.75㎾ x 6PX
8EA |
0.75㎾ x 6PX
8EA |
| 풍량(Air Volume) |
724 |
1,086 |
1,086 |
1,448 |
1,448 |
응축압력제어
(Condenser Pressure Control) |
고압스위치(High Pressure Switch) |
보호장치
(Control Pressure Control) |
고·저압 스위치(Dual Pressure Switch), 역상방지릴레이(Reverst Phase Relay),
압축기 과열방지 서머스넷(Motor internal Thermostat),
안전밸브(Pressure Safety Valve)-option, 이코노마이저(Economizer)-option
|
| 내장부품(Content) |
수액기(Receiver Tank), 액분리기(Accumulator), 코아드라이어(Core Drier),
액면계(Sight Glass), 인젝션(Injection Line), 중간밸브(Bracket Valve),
압력게이지(Pressure Gauge)
|
| 접속배관 |
가스입구(Gas Inlet) |
2-1/8"
(53.98㎜) |
2-1/8"
(53.98㎜) |
3-1/8"
(79.4㎜) |
3-1/8"
(79.4㎜) |
3-1/8"
(79.4㎜) |
| 액출구(Liquid Outlet) |
1-1/8"
(28.58㎜) |
1-1/8"
(28.58㎜) |
1-3/8"
(34.92㎜) |
1-3/8"
(34.92㎜) |
1-3/8"
(34.92㎜) |
| 외형치수(L x W x H) |
1910 x 1950 x 2121 |
2680 x 1950 x 1978 |
2680 x 1950 x 2121 |
3400 x 1950 x 2100 |
3440 x 1960 x 2300 |
| 앙카치수(L' x W') |
1854 x 1854 |
2854 x 1854 |
2854 x 1854 |
3300 x 1854 |
3300 x 1864 |

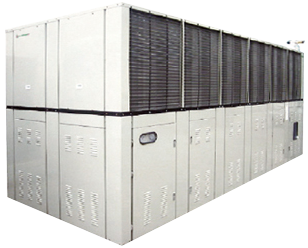

저온용 및 냉동용 공냉식 일체형 콘덴싱 유니트
반밀폐 스크류 BITZER 압축기 적용
| 기종명 Model |
SPA0200L |
SPA0250L |
SPA0300L |
SPA0400L |
SPA0500L |
SPA0600L |
SPA0700L |
SPA0750L |
| 호칭출력(HP/㎾) |
20 (15) |
25 (18.5) |
30 (22) |
40 (30) |
50 (37) |
60 (44) |
70 (52) |
75 (55) |
| 법정냉동톤(RT) |
11.88 |
14.23 |
16.7 |
19.76 |
23.29 |
27.29 |
31.29 |
35.52 |
| 전원 |
주전원(Main) |
3ph 220 / 380V 60HZ |
| 제어전원(Control) |
1ph 220V 60HZ |
| 사용냉매(Refrigerant) |
R-22 (R-404A, R-507) |
냉동능력(Kcal/h)
*CT : 50℃ |
ET℃ |
-20℃ |
27,520 |
33,282 |
39,646 |
46,612 |
55,556 |
67,854 |
77,916 |
84,538 |
| -25℃ |
21,758 |
26,488 |
31,562 |
37,066 |
44,290 |
53,836 |
62,006 |
67,424 |
| -30℃ |
16,899 |
20,640 |
24,768 |
28,982 |
34,658 |
41,882 |
48,504 |
52,890 |
| -40℃ |
9,417 |
14,104 |
14,173 |
16,425 |
19,866 |
23,478 |
27,692 |
30,444 |
| 압축기 |
형명(Type) |
HSN5343-20 |
HSN5353-25 |
HSN5363-30 |
HSN6451-40 |
HSN6461-50 |
HSN7451-60 |
HSN7461-70 |
HSN7471-75 |
| 기동전류(Start Electric Current) |
163 / 241 |
159 / 275 |
194 / 336 |
236 / 395 |
260 / 448 |
337 / 567 |
366 / 612 |
442 / 738 |
운전전류
(Max Electric Current) A |
61 |
66 |
73 |
82 |
100 |
124 |
156 |
182 |
| 토출량(CMH) |
101 |
121 |
142 |
168 |
198 |
232 |
266 |
302 |
| 가동 방식 |
Part Winding |
| 오일 종류 |
B-1000, (B-150SH) |
| 오일주입방식 |
차압식 급유 (Differertial Pressure Feed Oil) |
| 용량제어범위 |
100/85/55 |
100/80/45 |
100/70/40 |
100/75/50 |
| 응축기 |
열교환기형식(Heat Exchange) |
FIN & TUBE |
| 송풍기 |
팬경(Fan) |
Ø 630 |
Ø 630 |
Ø 630 |
Ø 630 |
Ø 630 |
Ø 630 |
Ø 630 |
Ø 630 |
| 출력(W) |
0.75㎾ x 6PX
4EA |
0.75㎾ x 6PX
4EA |
0.75㎾ x 6PX
4EA |
0.75㎾ x 6PX
6EA |
0.75㎾ x 6PX
6EA |
0.75㎾ x 6PX
6EA |
0.75㎾ x 6PX
6EA |
0.75㎾ x 6PX
8EA |
| 풍량(Air Volume) |
724 |
724 |
724 |
724 |
724 |
1086 |
1086 |
1448 |
응축압력제어
(Condenser Pressure Control) |
고압스위치(High Pressure Switch) |
보호장치
(Control Pressure Control) |
고·저압 스위치(Dual Pressure Switch), 역상/상불균형보호장치(Phase Controller),
모터 및 토출가스 과열방지장치(Motor Protection Device), 오일플로우스위치(Oil Flow Switch),
오일레벨스위치(Oil Level Switch), EOCR, 가용전(Safety Valve)-option
|
| 내장부품(Content) |
수액기(Receiver Tank), 액분리기(Accumulator), 이코노마이져(Ecomomizer), 코아드라이어(Core Drier),
액면계(Sight Glass), 중간밸브(Bracket Valve), 압력게이지(Pressure Gauge), 전자밸브(Solenoid Valve)
|
| 접속배관 |
가스입구(Gas Inlet) |
2-1/8"
(53.98㎜) |
2-1/8"
(53.98㎜) |
2-1/8"
(53.98㎜) |
2-1/8"
(53.98㎜) |
2-1/8"
(53.98㎜) |
3-1/8"
(79.4㎜) |
3-1/8"
(79.4㎜) |
3-1/8"
(79.4㎜) |
| 액출구(Liquid Outlet) |
7/8"
(22.22㎜) |
7/8"
(22.22㎜) |
7/8"
(22.22㎜) |
1-1/8"
(28.58㎜) |
1-1/8"
(28.58㎜) |
1-3/8"
(34.92㎜) |
1-3/8"
(34.92㎜) |
1-3/8"
(34.92㎜) |

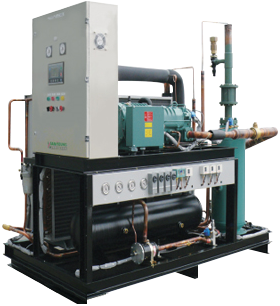

저온 냉동용 수냉식 일체형 콘덴싱 유니트
반밀폐 스크류 BITZER 압축기 적용
| 기종명 Model |
SW0200L |
SW0250L |
SW0300L |
SW0400L |
SW0500L |
SW0600L |
SW0700L |
SW0750L |
| 호칭출력(HP/㎾) |
20 (15) |
25 (18.5) |
30 (22) |
40 (30) |
50 (37) |
60 (44) |
70 (52) |
75 (55) |
| 법정냉동톤(RT) |
11.88 |
14.23 |
16.7 |
19.76 |
23.29 |
27.29 |
31.29 |
35.52 |
| 전원 |
주전원(Main) |
3ph 220 / 380V 60HZ |
| 제어전원(Control) |
1ph 220V 60HZ |
| 사용냉매(Refrigerant) |
R-22 (R-404A, R-507) |
냉동능력(Kcal/h)
*CT : 50℃ |
ET℃ |
-20℃ |
41710 |
49278 |
57448 |
66220 |
78088 |
95718 |
107672 |
115742 |
| -25℃ |
34314 |
40678 |
47558 |
54782 |
54572 |
78690 |
89010 |
95976 |
| -30℃ |
27778 |
33110 |
38786 |
44634 |
52890 |
63812 |
72584 |
78518 |
| -40℃ |
17054 |
20726 |
24424 |
27864 |
33368 |
39388 |
45752 |
49708 |
| 압축기 |
형명(Type) |
HSN5343-20 |
HSN5353-25 |
HSN5363-30 |
HSN6451-40 |
HSN6461-50 |
HSN7451-60 |
HSN7461-70 |
HSN7471-75 |
| 기동전류(Start Electric Current) |
163 / 241 |
159 / 275 |
194 / 336 |
236 / 395 |
260 / 448 |
337 / 567 |
366 / 612 |
442 / 738 |
운전전류
(Max Electric Current) A |
61 |
66 |
73 |
82 |
100 |
124 |
156 |
182 |
| 토출량(CMH) |
101 |
121 |
142 |
168 |
198 |
232 |
266 |
302 |
| 가동 방식 |
Part Winding |
| 오일 종류 |
B-1000, (B-150SH) |
| 오일주입방식 |
차압식 급유 (Differertial Pressure Feed Oil) |
| 용량제어범위 |
100/85/55 |
100/80/45 |
100/70/40 |
100/75/50 |
| 응축기 |
열교환기형식(Heat Exchange) |
Shell & Tube Type |
| 냉수온도 |
입구(In):32℃, 출구(Out):37℃ |
| 냉각수량 |
12.8 |
15 |
17.4 |
20.1 |
23.7 |
29 |
32.3 |
34.8 |
보호장치
(Control Pressure Control) |
역상/상불균형보호장치(Phase Controller), 모터 및 토출가스 과열방지장치(Motor Protection Device),
오일플로우스위치(Oil Flow Switch), 오일레벨스위치(Oil Level Switch), EOCR,
가용전(Safety Valve)-option
|
| 내장부품(Content) |
수액기(Receiver Tank), 액분리기(Accumulator), 이코노마이져(Ecomomizer)-option,
코아드라이어(Core Drier), 액면계(Sight Glass), 중간밸브(Bracket Valve),
압력게이지(Pressure Gauge), 전자밸브(Solenoid Valve)
|
| 접속관경 |
가스입구
(Gas Inlet) |
2-1/8"
(53.98㎜) |
2-1/8"
(53.98㎜) |
2-1/8"
(53.98㎜) |
2-1/8"
(53.98㎜) |
2-1/8"
(53.98㎜) |
3-1/8"
(79.4㎜) |
3-1/8"
(79.4㎜) |
3-1/8"
(79.4㎜) |
액출구
(Liquid Outlet) |
7/8"
(22.22㎜) |
7/8"
(22.22㎜) |
7/8"
(22.22㎜) |
1-1/8"
(28.58㎜) |
1-1/8"
(28.58㎜) |
1-3/8"
(34.92㎜) |
1-3/8"
(34.92㎜) |
1-3/8"
(34.92㎜) |
| 수입출구 |
65 |
65 |
65 |
80 |
80 |
100 |
100 |
100 |
공냉식, 수냉식, 리모트형 유닛 등 설치환경에 맞는 최적화 설계
낮은 증발온도 구현 (R-22:-60℃, R-404A:-65℃)
-30℃ ~ -60℃ 영역에서 단단스크류압축기에 비해 에너지 효율 30% 이상 증대
마이컴 채용으로 완벽한 전자동 제어 및 운전상태 표시 기능
50HP, 75HP, 100HP 모델 구성
| 기종명 Model |
CUST0500TF |
CUST0750TF |
CUST1000TF |
| 사용냉매 (Refrigerant) |
R-22, R404A, R-507 |
| 증발온도 (Evaporate temp) |
-30 ~ -60 (R-404A : -65) |
냉동능력(Kcal/h)
*CT : 45℃ |
ET℃ |
-30℃ |
74,562 |
111,284 |
149,640 |
| -40℃ |
49,536 |
72,756 |
97,094 |
| -50℃ |
30,530 |
44,032 |
58,136 |
| -60℃ |
|
|
|
| 법정냉동능력 (TR) |
14.56 |
19.84 |
23.69 |
| 압축기 |
모델(Model) |
SRT314 |
SRT321 |
SRT324 |
| 회전속도(RPM) |
3350 |
| 공칭출력(Rated power) |
37㎾ |
55㎾ |
75㎾ |
| 형식(Type) |
2극 3상 유도전동기 |
| 기동방식(Starting) |
Y-△ |
| 전원 (Main power) |
3ph 220 / 380V 60HZ |
냉동기유 초기 충전량
(Initional charged oil) |
18ℓ |
40ℓ |
40ℓ |
| 응축기 |
열교환기형식(Heat Exchange) |
Shell & Tube |
| 전열면적(Transfer Area) |
26.2 ㎡ |
39.3 ㎡ |
53.4 ㎡ |
| 수액기 용량(Receiver Tank) |
52ℓ |
80ℓ |
105ℓ |
냉매측 내용적
(Internal Volume Refrigerant side) |
148ℓ |
175ℓ |
324ℓ |
| 배관크기 |
냉매 가스입구(Gas Inlet) |
2-5/8" |
4-1/8" |
4-1/8" |
| 냉매액 출구(Liquid Outlet) |
1-1/8" |
1-1/8" |
1-1/8" |
냉각수 입출구
(Cooling Water Inlet/Outlet) |
응축기(Condenser) |
80 |
80 |
100 |
| 오일쿨러(Oil Cooler) |
1 |
1 |
1 |
공냉식, 수냉식, 리모트형 유닛 등 설치환경에 맞는 최적화 설계
낮은 증발온도 구현 (R-22:-60℃, R-404A:-65℃)
멀티 압축기 조합으로 대용량 실현 가능
-30℃ ~ -60℃ 영역에서 단단스크류압축기에 비해 에너지 효율 30% 이상 증대
마이컴 채용으로 완벽한 전자동 제어 및 운전상태 표시 기능
50HP, 75HP, 100HP 모델 구성
| 기종명 Model |
CUSA0500TF |
CUSA0750TF |
CUSA1000TF |
| 사용냉매 (Refrigerant) |
R-22, R404A, R-507 |
| 증발온도 (Evaporate temp) |
-30 ~ -60 (R-404A : -65) |
냉동능력(Kcal/h)
*CT : 45℃ |
ET℃ |
-30℃ |
67,252 |
99,502 |
135,192 |
| -40℃ |
44,720 |
65,102 |
87,634 |
| -50℃ |
27,606 |
39,474 |
52,546 |
| -60℃ |
16,082 |
22,618 |
30,014 |
| 법정냉동능력 (TR) |
14.56 |
19.84 |
23.69 |
| 압축기 |
모델(Model) |
SRT314 |
SRT321 |
SRT324 |
| 회전속도(RPM) |
3350 |
| 공칭출력(Rated power) |
37㎾ |
55㎾ |
75㎾ |
| 형식(Type) |
2극 3상 유도전동기 |
| 기동방식(Starting) |
Y-△ |
| 전원 (Main power) |
3ph 220 / 380V 60HZ |
냉동기유 초기 충전량
(Initional charged oil) |
18ℓ |
40ℓ |
40ℓ |
| 응축기 |
열교환기형식(Heat Exchange) |
MULTI PASS CROSS PIN & TUBE |
| 전열면적(Transfer Area) |
379 ㎡ |
695 ㎡ |
879 ㎡ |
팬 & 모터(Fan & Motor)
(Øx㎾xPxEA) |
650x0.75x6x4 |
650x0.75x6x8 |
650x0.75x6x10 |
풍량(Air Volume)
(CMM) |
724 |
1448 |
1810 |
| 배관 |
냉매가스 입구(Gas Inlet) |
2-5/8" |
4-1/8" |
4-1/8" |
| 냉매액 출구(Liquid Outlet) |
1-1/8" |
1-1/8" |
1-1/8" |
| 증발기 |
길이(Length) |
1910 ㎜ |
3440 ㎜ |
4300 ㎜ |
| 폭(Width) |
1905-05-03 ㎜ |
1905-05-03 ㎜ |
1905-05-13 ㎜ |
| 높이(Height) |
2120 ㎜ |
2100 ㎜ |
2280 ㎜ |
| 기종명 Model |
SR020M42 |
SR030M42 |
SR050M42 |
| 용량 (Capacity) |
ET 0℃ |
5.8 |
8.75 |
14.6 |
| ET -5℃ |
4.7 |
7.2 |
11.9 |
| ET -10℃ |
3.75 |
5.85 |
9.65 |
| 전원 |
220V 1PH 60Hz |
380V 3PH 60Hz |
| 압축기 |
Hermetic Scrool |
| 냉매 |
R22 |
| 팬 & 모터 |
Ø 440 x 68W x 1 |
Ø 482 x 120W x 1 |
Ø 600 x 162W x 1 |
| 풍량(CMH) |
2,700 |
2,700 |
3,200 |
| 압축기 기동/ 운전전류 |
61.0 / 13.6 |
100 / 17.9 |
64.0 / 10.7 |
| 배관 접속 |
3/8" / 3/4" |
3/8" / 3/4" |
1/2" / 7/8" |
| 기종명 Model |
SR020M42 |
SR030M42 |
SR050M42 |
| 치수 (Dimensions) |
Length |
800 |
902 |
745 |
| Width |
300 |
332 |
745 |
| Height |
690 |
795 |
823 |
| 앙카치수(L' x W') |
540 x 325 |
540 x 355 |
- |
규격 및 사양은 품질 개발로 인하여 사전에 예고없이 변경될 수 있습니다.
본문 다시읽기
리뷰컨텐츠는 현재 페이지의 본문내용에 다시 접근할 수 있도록 링크를 제공합니다.
